材料の構成式「弾完全塑性体」【材料力学用語辞典】

材料力学用語辞典では、材料力学で出てくる専門用語を分かりやすく紹介しています。今回の用語は「材料の構成式の弾完全塑性体」です。

この記事はYoutube動画で紹介した内容の概要です。詳細は動画をご覧ください。

弾完全塑性体とは

弾完全塑性体は、弾塑性変形を表す最もシンプルな構成式です。弾性域ではフックの法則に従って応力はひずみに比例します。降伏応力σyに達すると、それ以上はひずみが増えても応力はσyで一定となる構成式で、塑性変形で応力が増加する加工硬化を考慮しません。必要な物性値は、縦弾性係数Eと降伏応力σyだけです。

加工硬化を考慮しないことで材料の変形を単純化でき、結果の解釈が容易なため、机上計算や初期評価に広く活用されています。また、繰り返し負荷が作用しても降伏曲面は変化しないため、移動硬化則や等方硬化則などの硬化則の影響を受けません。

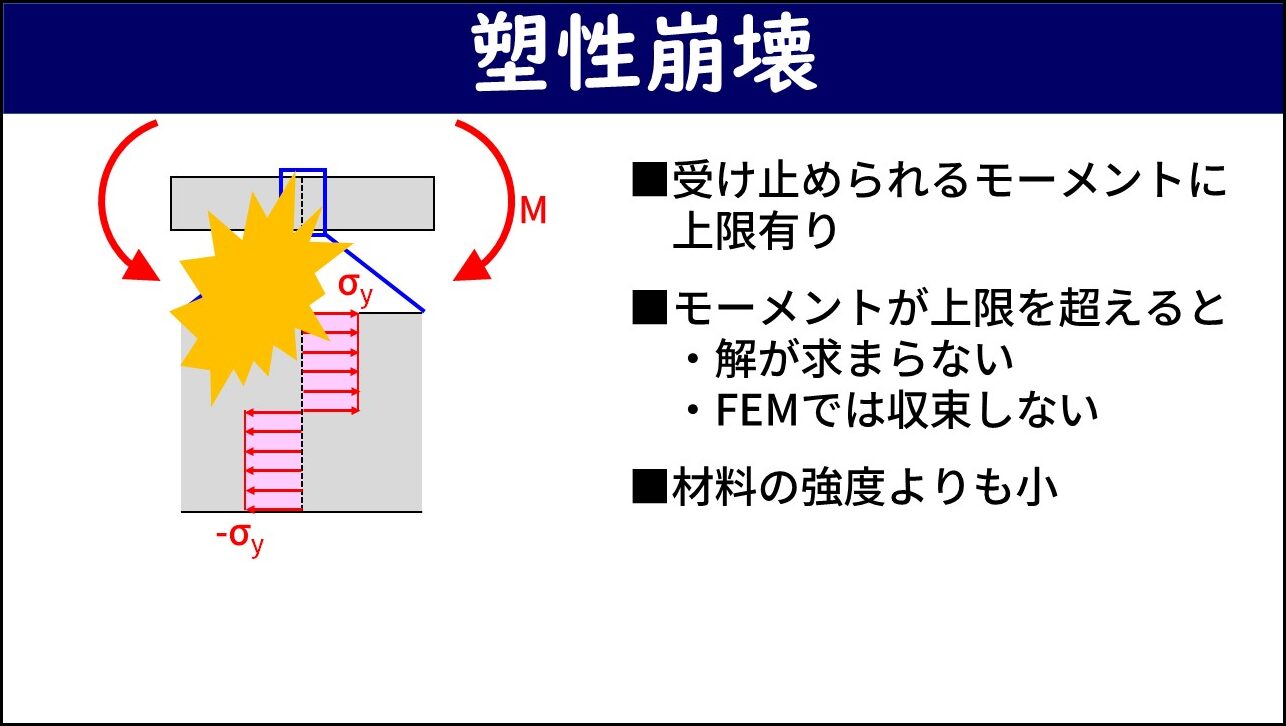

塑性崩壊と安全側評価

加工硬化を考慮しないため、弾完全塑性体には受け止められる荷重やモーメントに上限があります。断面全体が降伏（完全塑性状態）に達すると変形が止まらなくなり、塑性崩壊が生じます。これを超えると解析的にも解が求まらず、FEM解析では収束不良として現れます。

ただし、実際の材料は降伏後も加工硬化によって応力が上昇するため、真の破壊荷重はさらに高くなります。弾完全塑性体で求めた荷重の上限は実際の材料強度よりも小さく、安全側の評価となる点が特徴です。

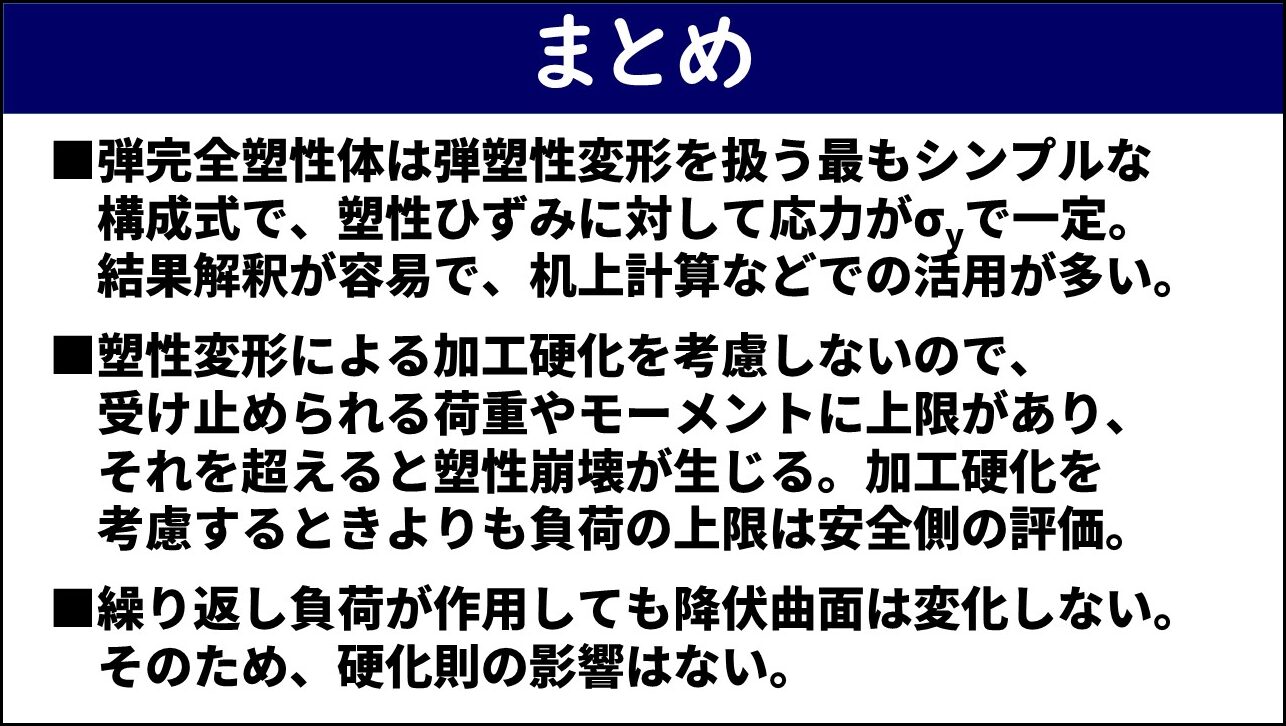

まとめ

• 弾完全塑性体は弾塑性変形を扱う最もシンプルな構成式。塑性ひずみに対して応力がσyで一定（加工硬化なし）。結果解釈が容易で机上計算に活用が多い。
• 加工硬化を考慮しないため、受け止められる荷重やモーメントに上限があり、超えると塑性崩壊が生じる。加工硬化を考慮するときよりも荷重の上限は安全側の評価。
• 繰り返し負荷が作用しても降伏曲面は変化しないため、硬化則の影響はない。

YouTube動画でより詳細に説明しています。ぜひご覧ください。

再生できない方はこちらからどうぞ
