応力特異場をどう扱う？FEMを使うときに誰もが悩むポイントです！
zairiki
材料力学からさらに踏み込む有限要素法(FEM)の教室【応用編】
- 初級編(中級編も推奨)を見終わって、有限要素法(FEM)を使う人向け
- このシリーズで有限要素法を使いこなそう！
今回の内容
今回はこの教室の9回目として、応力特異場の扱い方を紹介します。
再生できない方はこちらからどうぞ
まとめ

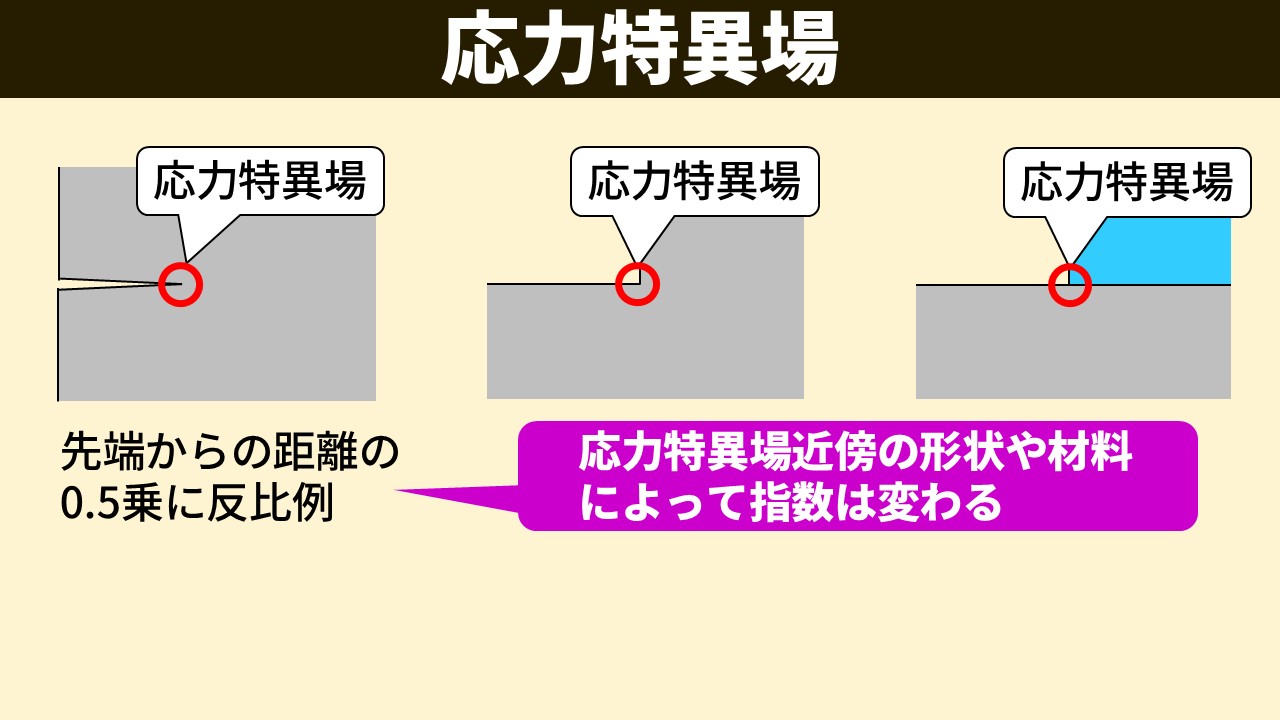

- き裂先端や角部、異材接合端部など、形状や材料が不連続な位置は応力特異場になり得る。き裂先端の応力は先端からの距離の0.5乗に反比例し、指数は形状や材料で変わる。
- 応力特異場を詳細に評価する時、局所的な応力分布を両対数グラフで整理して、拡大係数や指数を求める。
- 溶接部の様にマクロな応力分布を評価する時、応力特異場近傍の1～2点の応力値で求まるホットスポット応力を使用。
- 形状や材料が同じ特異場の局所的な応力を相対評価する時、要素寸法を揃えて一定距離離れた位置の応力を使用。
