有限要素法(FEM)とは？複雑な構造の変形や応力を計算できる方法です！

材料力学では梁や板などシンプルな形状の変形や応力を扱います。しかし実際の製品は複雑な構造を持っており、材料力学のモデルだけでは詳細な解析が難しい場合があります。このような複雑な構造を計算できる手法が「有限要素法（FEM：Finite Element Method）」です。

この記事はYoutube動画で紹介した内容の概要です。演習問題を含む詳細は動画をご覧ください。

1. 有限要素法（FEM）とは

有限要素法とは、解析対象を細かい要素に分割し、各要素の変形を計算することで構造全体の変形や応力を求めることができる手法です。分割された点を「節点」、分割された領域を「要素」と呼びます。

材料力学では複雑な構造を梁や板の様なシンプルな形状とモデル化します。一方、有限要素法では実際に近い形状を細かく分割して部分ごとの変形や応力を求め、それらを組み合わせることで全体の変形や応力を求めます。そのため、材料力学では扱えない様な複雑な構造を詳細に扱うことができます。ただし、有限要素法を使えば材料力学が不要になるわけではなく、適切に有限要素法を使うにはモデル化と結果解釈の両面で材料力学の知識が不可欠です。

2. 有限要素法の計算の概要

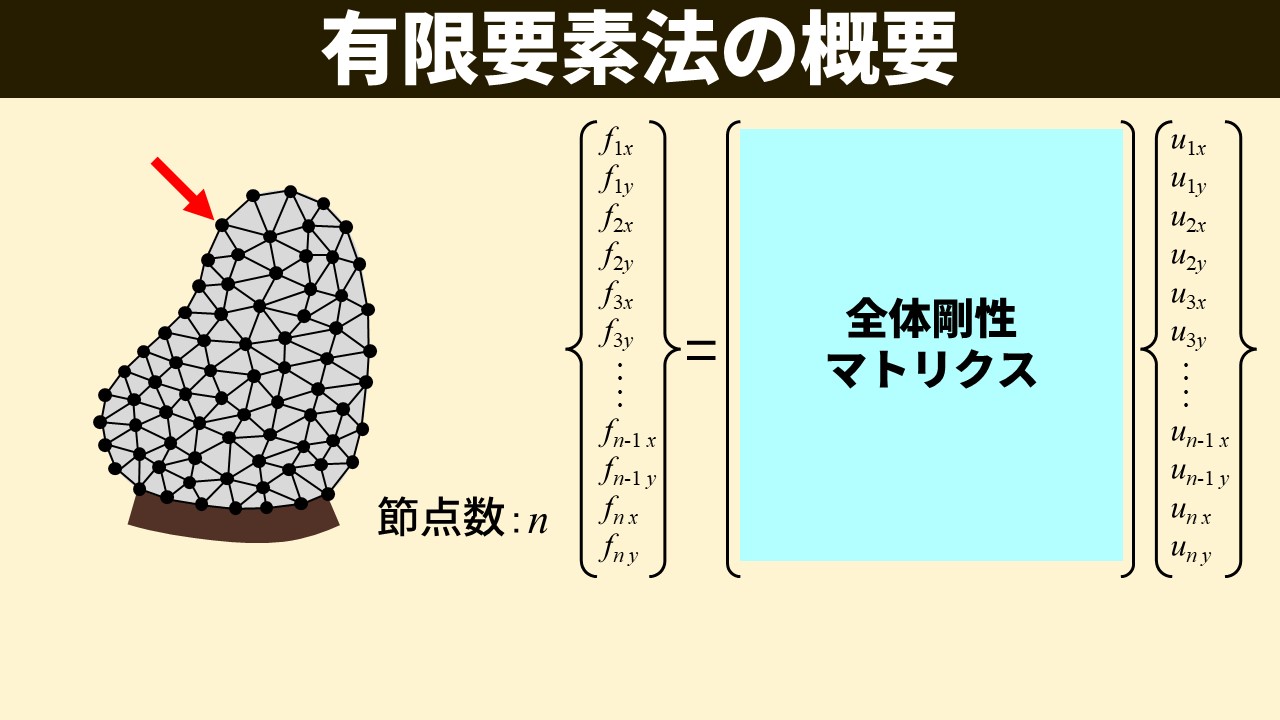

有限要素法では、各要素の荷重と変位の関係を行列（要素剛性マトリクス）で表し、全要素を組み合わせた大きな行列（全体剛性マトリクス）を解くことで、全節点の変形と反力を求めます。

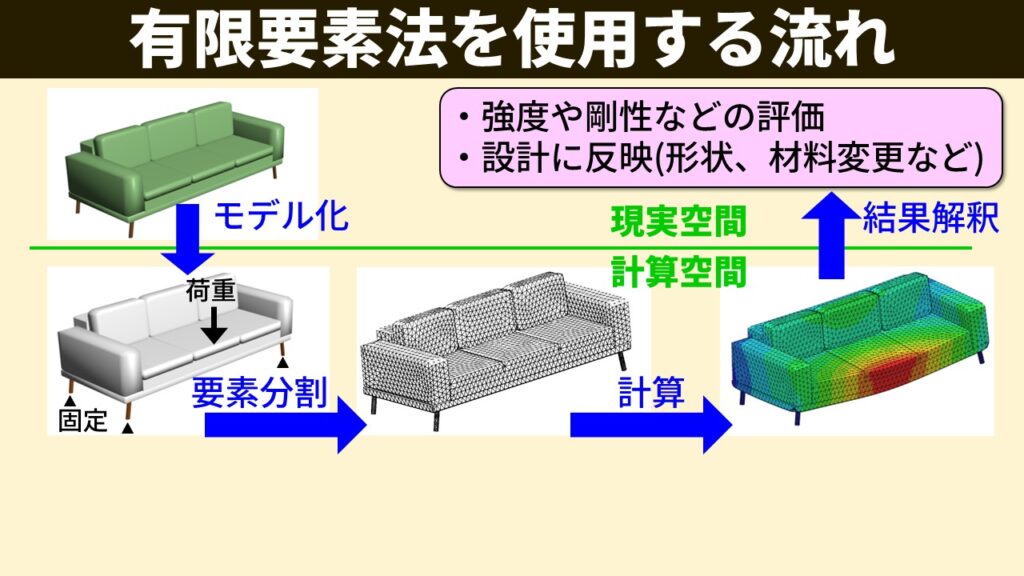

実際にFEMを使う流れは「モデル化 → 要素分割 → 計算 → 結果解釈」の4段階です。計算自体はCAEソフトが自動で行いますが、少なくとも現在では、モデル化と結果解釈は人が行う領域です。また、要素分割は細かいほど精度は高まりますが計算時間・コストも増えるため、評価したい現象に合わせた適切な分割が求められます。

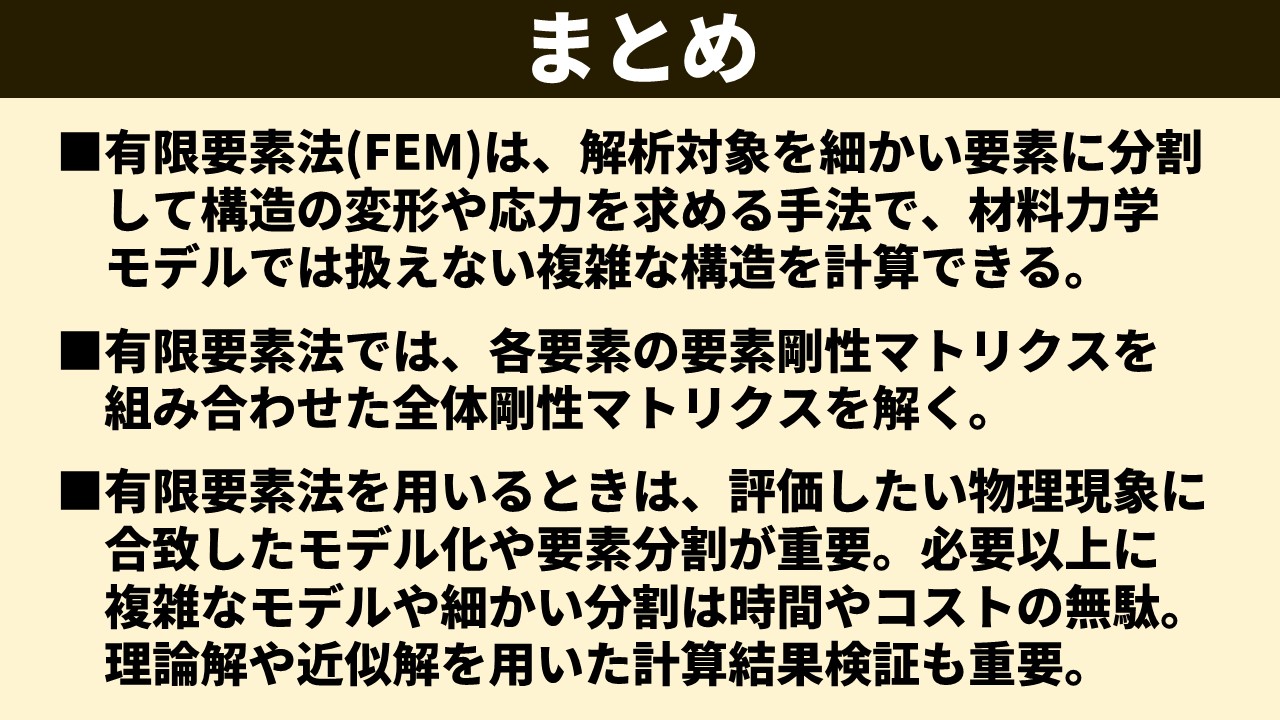

まとめ

• 有限要素法（FEM）とは、解析対象を細かい要素に分割して変形や応力を求める手法。材料力学モデルでは扱えない複雑な構造を計算できる。
• 各要素の要素剛性マトリクスを組み合わせた全体剛性マトリクスを解くことで、全節点の変形・荷重を求める。
• 適切なモデル化と要素分割が重要。必要以上に複雑なモデルや細かい分割は時間・コストの無駄になる。
• モデル化・結果解釈には材料力学の知識が不可欠。理論解や近似解による結果の検証も重要。

より詳細な説明や演習問題をYouTube動画で解説しています。ぜひご覧ください。
