無料の3次元CADソフトFreeCADのFEMワークベンチを使って、1つのソフトでモデル作成からFEM計算までを実施しよう！

今回の内容

今回は、無料のCADソフトFreeCADに入っているFEMワークベンチを使って、3次元モデル作成からFEM計算までを実施しましょう。全て1つのソフトの中でできます。

再生できない方はこちらからどうぞ

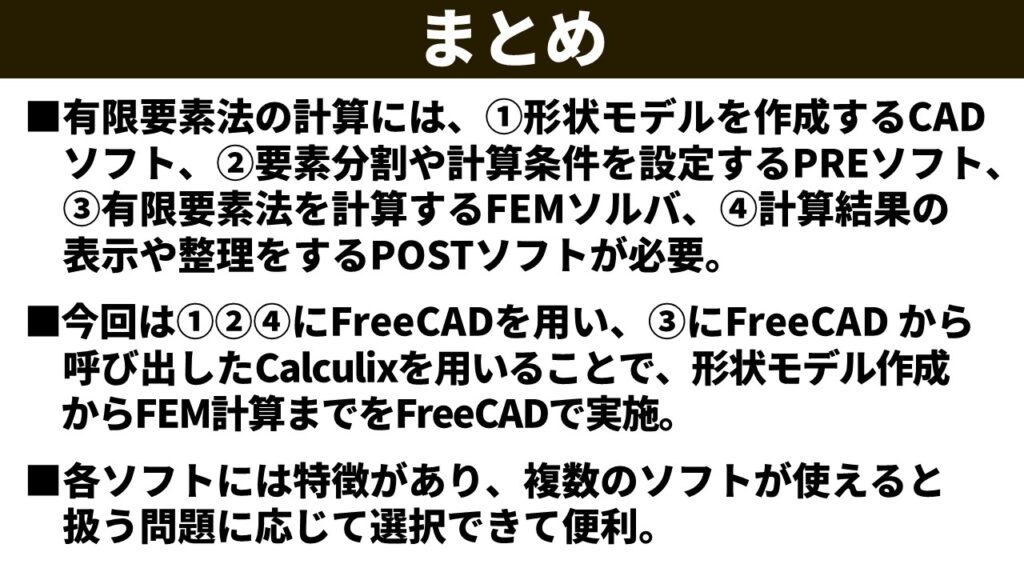

まとめ

• 有限要素法の計算には以下のソフトが必要。
  • ①形状モデルを作成するCADソフト
  • ②要素分割や計算条件を設定するPREソフト
  • ③有限要素法を計算するFEMソルバ
  • ④計算結果の表示や整理をするPOSTソフト
• 今回は①②④にFreeCADを用い、③にFreeCAD から呼び出したCalculixを用いることで、形状モデル作成からFEM計算までをFreeCADで実施。
• 各ソフトには特徴があり、複数のソフトが使えると扱う問題に応じて選択できて便利。
