有限要素法のフリーソフトCalculixで弾塑性問題を計算しよう！

前回は、FEMフリーソフト Calculix（PrePoMax）を使って弾性体の片持ち梁を計算しましたが、実際の材料は応力が大きくなると塑性変形します。今回は、弾塑性変形を計算する方法を紹介します。弾性計算との設定の違いを中心に解説します。

この記事はYoutube動画で紹介した内容の概要です。詳細は動画をご覧ください。

1. 非線形応力解析とは

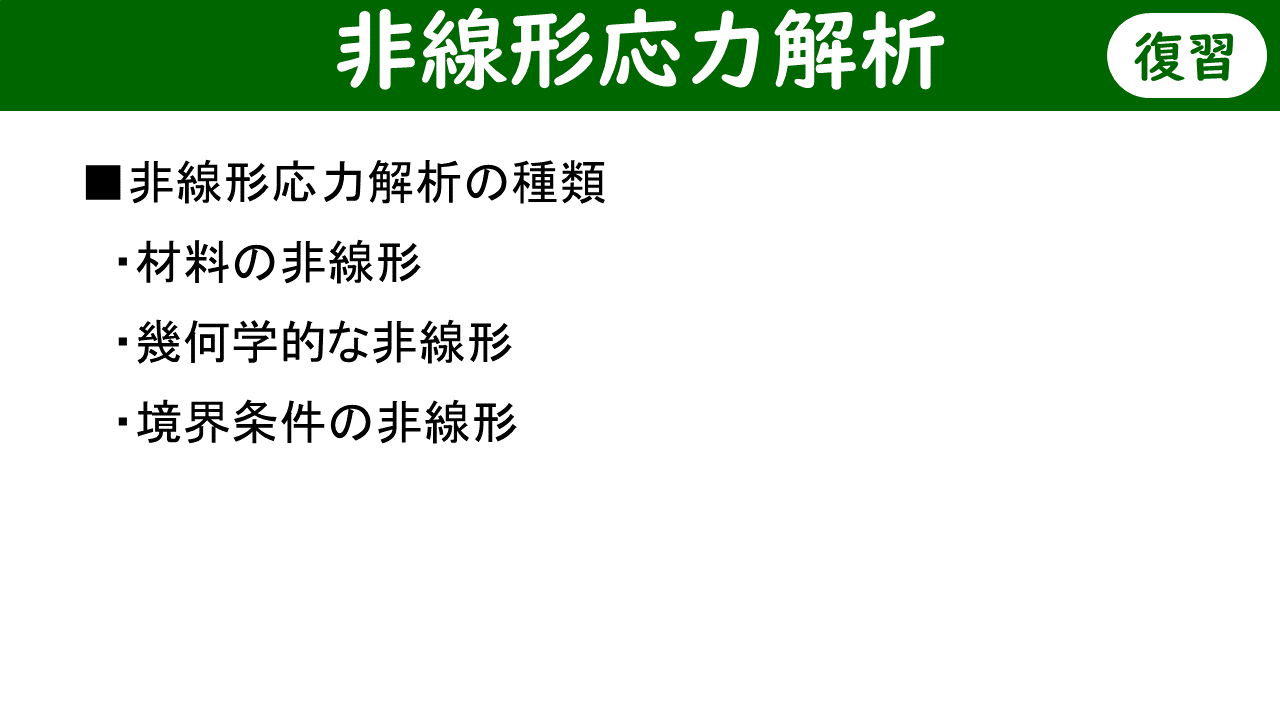

FEMによる応力解析には、線形問題と非線形問題があります。非線形応力解析は主に3種類に分類されます。

• 材料の非線形：応力とひずみの関係が非線形。塑性変形・超弾性変形・クリープ変形など。
• 幾何学的な非線形：荷重と変位の関係が非線形。大変形・座屈など。
• 境界条件の非線形：荷重や拘束条件が非線形。接触・剥離など。

今回は材料の非線形の代表例として、弾塑性変形 を計算します。

2. 今回の例題：塑性変形特性の定義

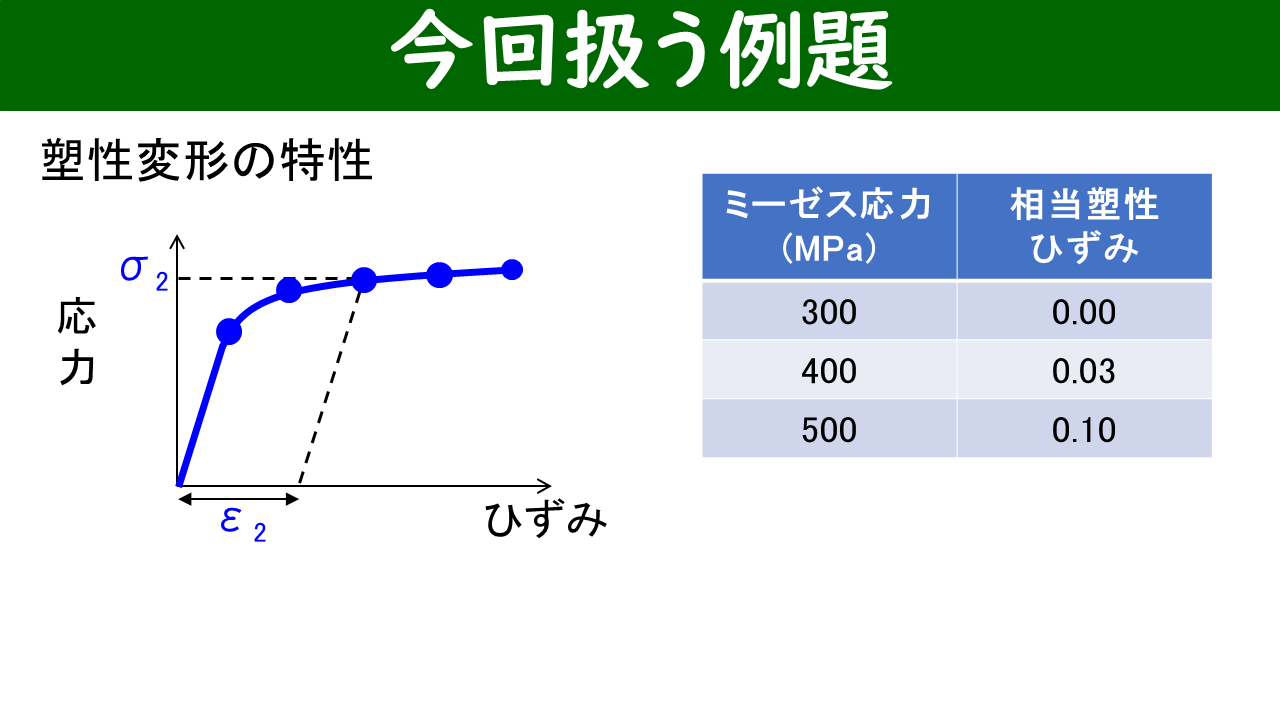

前回と同じ片持ち梁を対象にしますが、荷重を 1000 N（塑性変形が生じる大きさ）に変え、材料を弾塑性体とします。PrePoMaxでは塑性変形の特性を ミーゼス応力と相当塑性ひずみの点列 で定義できます。

• 最初の点（降伏点）：ミーゼス応力 = 300 MPa、相当塑性ひずみ = 0
• 2点目：ミーゼス応力 = 400 MPa、相当塑性ひずみ = 0.03
• 3点目：ミーゼス応力 = 500 MPa、相当塑性ひずみ = 0.10

3. 弾性計算からの変更点

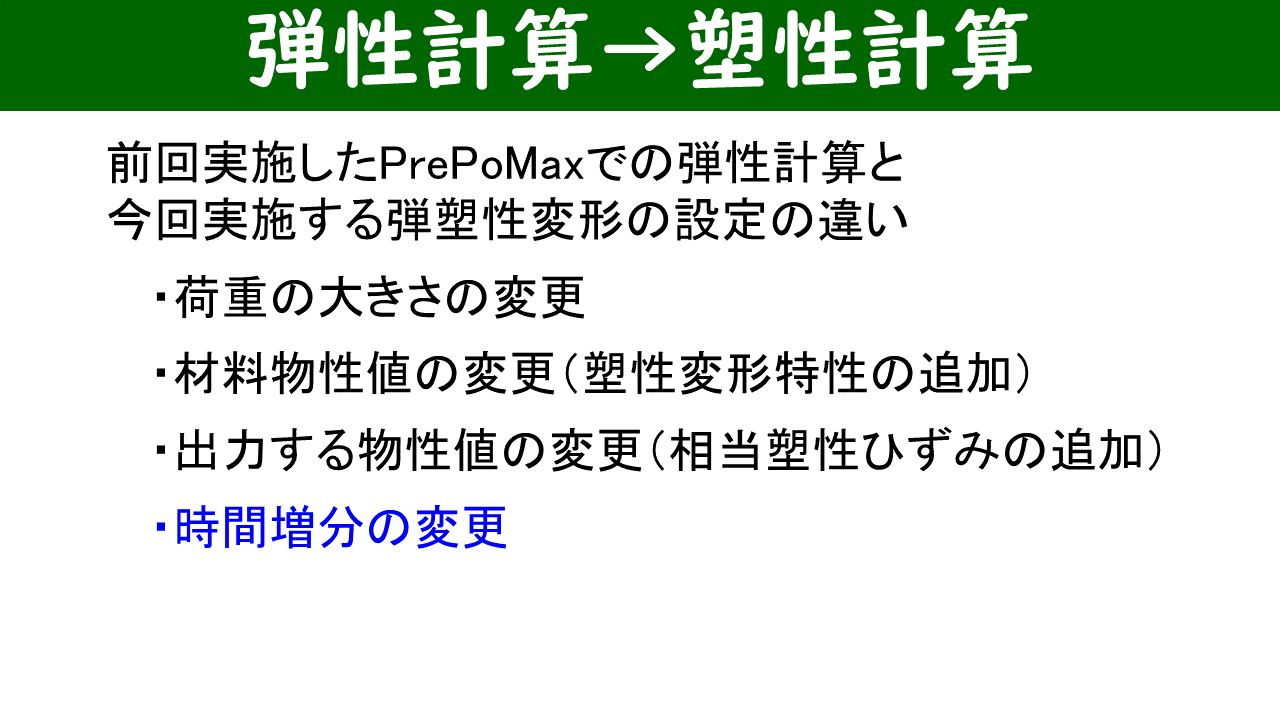

弾塑性計算は、前回実施した弾性計算の設定を出発点として、以下の4か所を変更します。

1. 荷重の大きさの変更：10 N → 1000 N
2. 材料物性値の変更：塑性変形特性（Plastic）を追加
3. 出力する物性値の変更：相当塑性ひずみ（PEEQ）を追加
4. 時間増分の変更：非線形計算に対応するため細かく刻む設定に変更

4. 材料物性値の変更（塑性特性の追加）

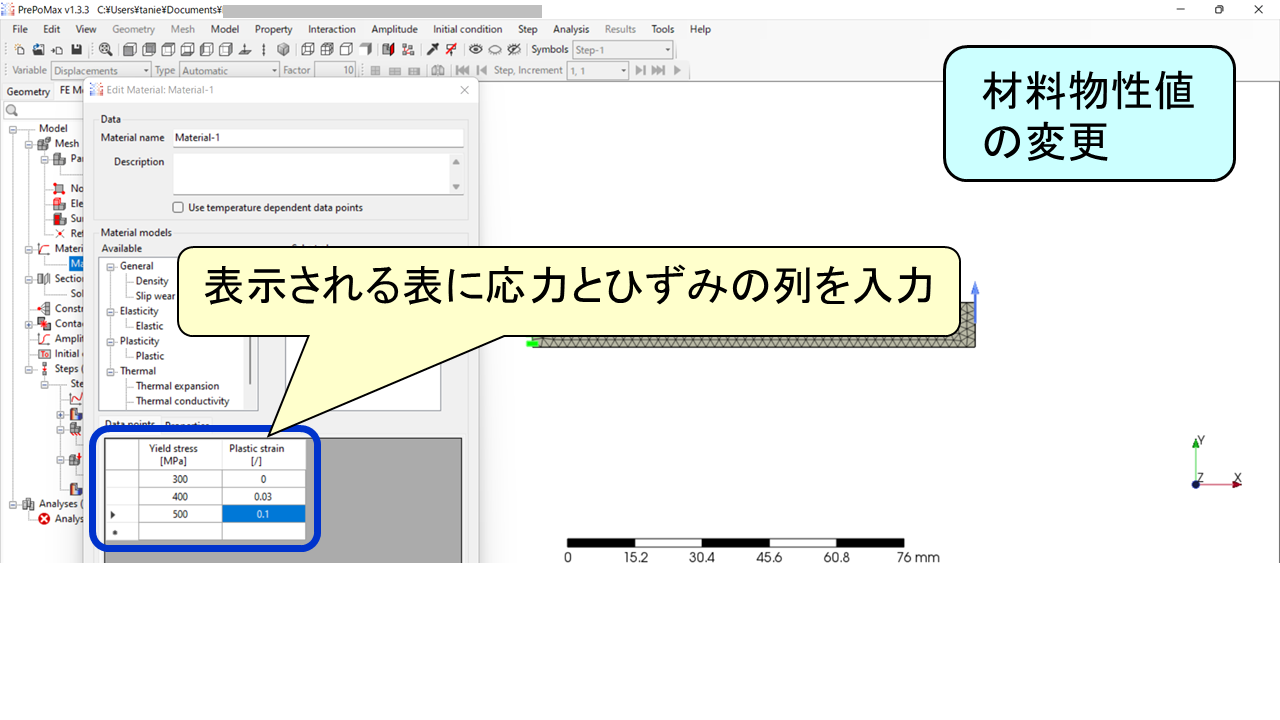

FE Model タブで「Material-1」をダブルクリックし、「Plastic」をダブルクリックすると、応力とひずみを入力する表が表示されます。先ほど定義した3点のデータを入力して「OK」をクリックします。

5. 時間増分の変更

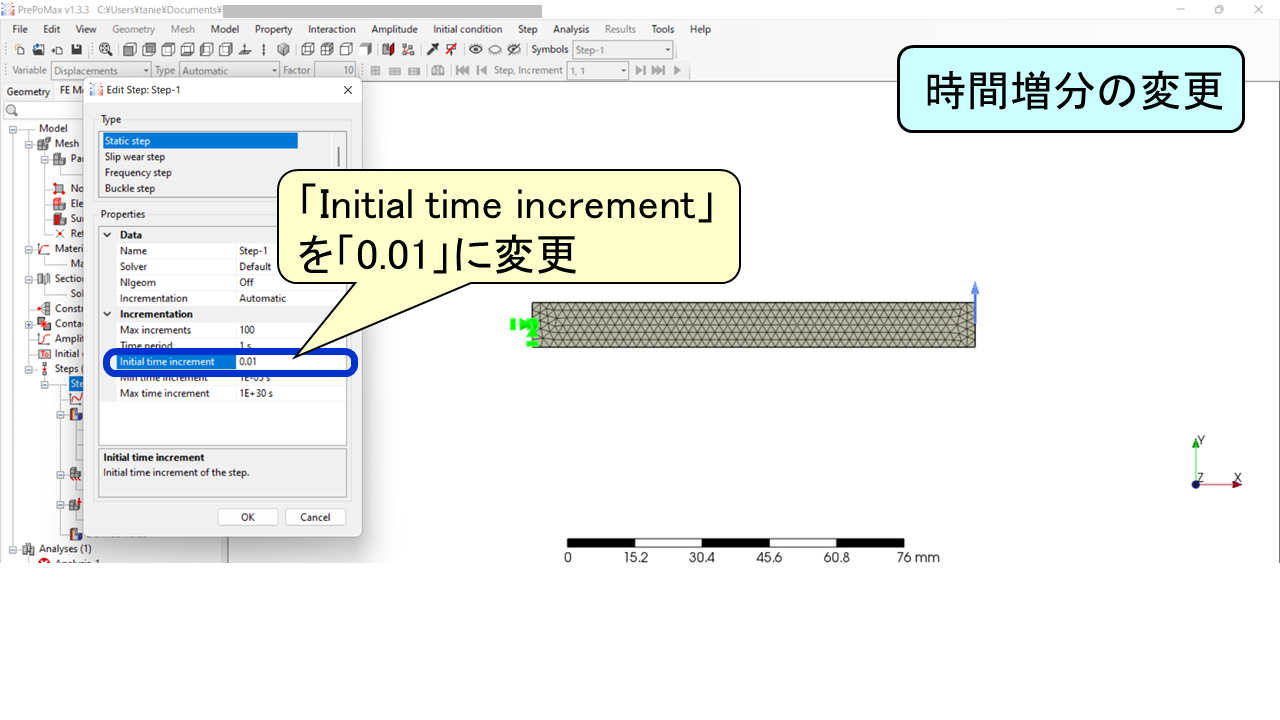

弾塑性変形では荷重と変位の関係が非線形になるため、一度の計算で最終時間まで進めず、細かく刻んで計算する必要があります。「Step-1」をダブルクリックし、「Incrementation」で「Automatic」を選択します。

設定変更後、前回と同様に「Analysis → Run」で計算を実行します。弾塑性問題は非線形計算のため、弾性問題より計算時間がかかります。

6. 計算結果の確認

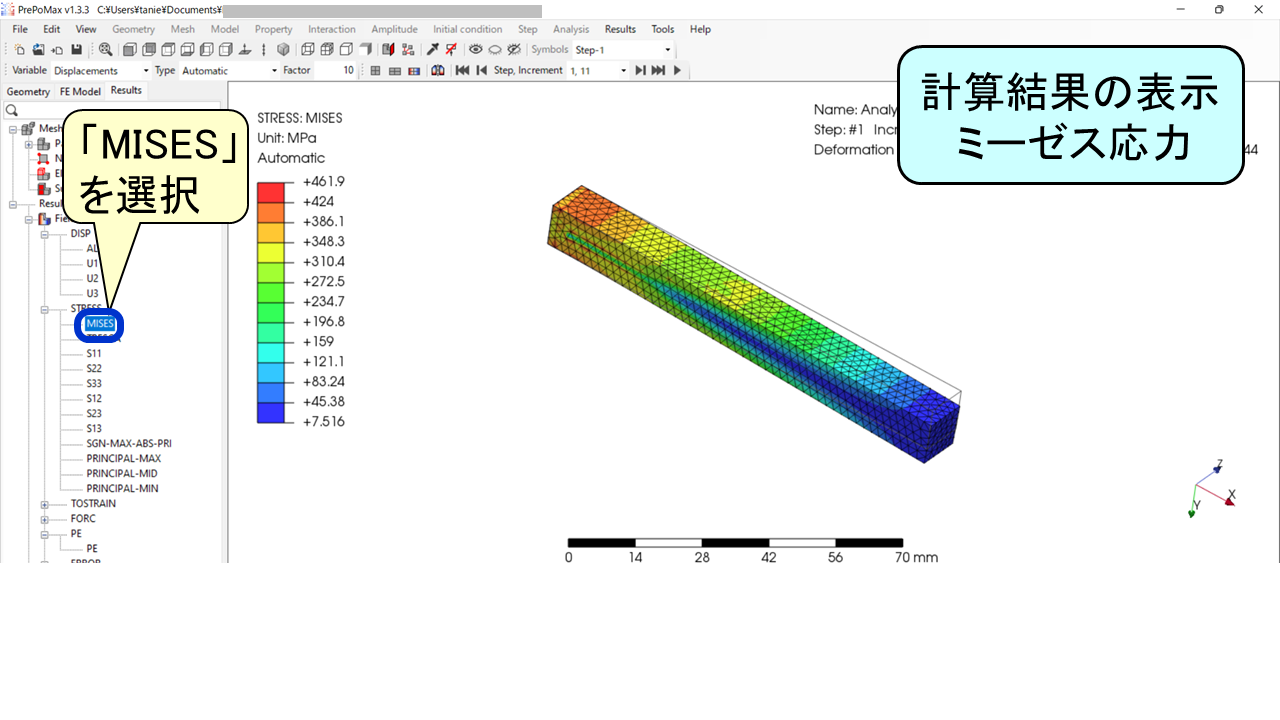

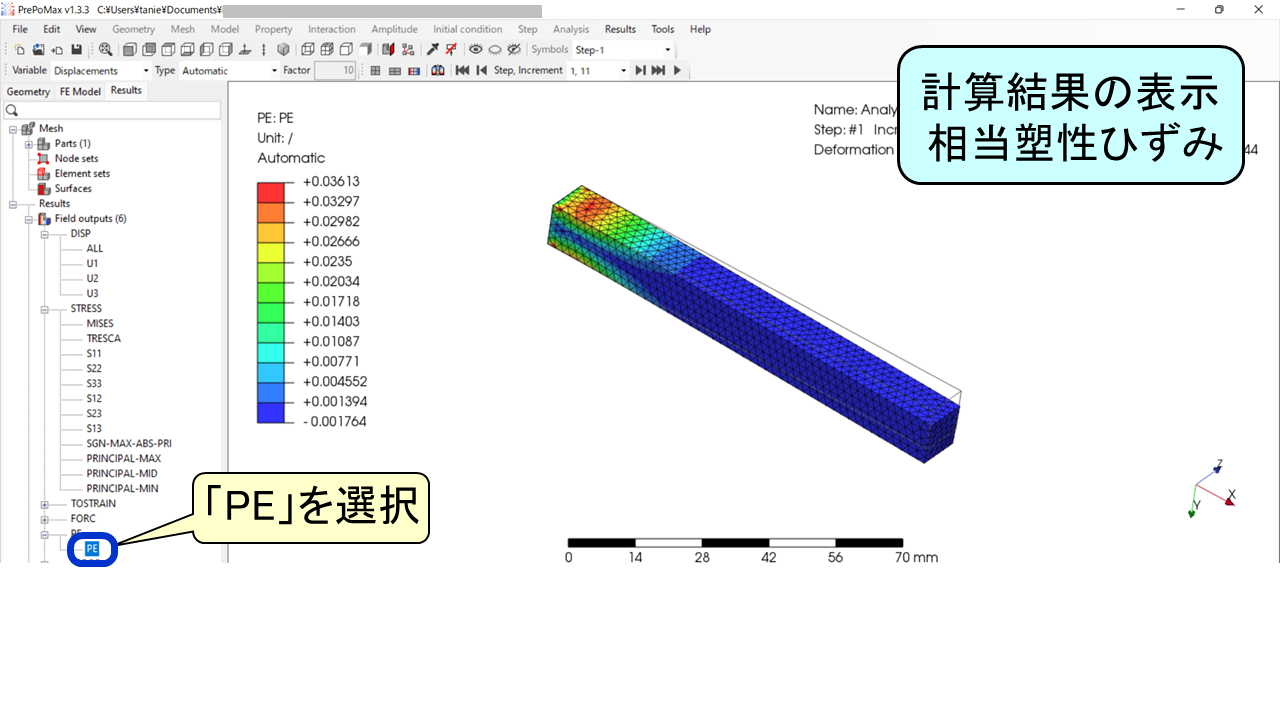

計算完了後、「Results」をクリックすると結果が表示されます。

まとめ

• Calculix（PrePoMax）で弾塑性問題を扱うには、弾性計算の設定に対して ①荷重変更・②塑性変形特性の追加・③出力物性値の変更・④時間増分の変更 の4点を追加・変更する。
• 塑性変形特性は 応力と塑性ひずみの点列 で定義できる。最初の点が降伏点（相当塑性ひずみ = 0）。
• 時間増分は「Automatic」を選び、Initial time increment を小さく（例：0.01）設定する。非線形計算のため弾性問題より計算時間がかかる。
• 結果確認では、ミーゼス応力が降伏応力を超えた範囲と、相当塑性ひずみの分布を合わせて評価することで、塑性変形の発生状況を把握できる。

このチャンネルでは、材料力学を学んだり生活に役立てるための様々なコンテンツを用意しています。Youtubeではさらに詳しく解説していますので、ぜひあわせてご覧ください。
