有限要素法(FEM)のフリーソフトCalculixで伝熱解析を計算しよう！

zairiki

自宅で無料で使える有限要素法(FEM)

自宅パソコンで無料で有限要素法を使ってみたい人向け
有限要素法を使いこなして生活や仕事に活かそう！

今回は、有限要素法(FEM)のフリーソフト Calculix（PrePoMax）を使った伝熱解析の計算方法を紹介します。固体内部の熱伝導と、周囲の空気への熱伝達を扱います。構造解析との設定の違いを中心に解説します。

この記事はYoutube動画で紹介した内容の概要です。詳細は動画をご覧ください。

Contents

1. 今回の例題
2. 要素タイプの設定
3. ステップタイプの設定
4. 入熱条件の設定
5. 熱伝達面の設定
6. 計算結果：温度分布
7. 材料による温度の違い
まとめ

1. 今回の例題

今回の例題は、風のない空気中に置かれた金属製放熱板です。板の下部から 10 W の熱を与え、両面から空気に熱を逃がします。空気の温度は 20℃、熱伝達率は自然対流を模擬して 10 W/m²Kとします。銅・アルミ・鉄・SUS の4種類の材料で温度分布を比較します。

今回の例題：100×100×5mmの放熱板、下部から10W入熱、両面から熱伝達10W/m²K、空気温度20℃。材料は銅・アルミ・鉄・SUSの4種類 — 今回の例題。100×100×5 mm の放熱板の下部に 10 W を入熱し、両面からの熱伝達（熱伝達率 10 W/m²K）で空気（20℃）へ熱を逃がす。4種類の材料の温度分布を比較する。

形状：100 mm × 100 mm × 5 mm の板
入熱：下部から 10 W
熱伝達：両面から空気（20℃）へ、熱伝達率 10 W/m²K（自然対流）
材料：銅（400 W/mK）、アルミ（220 W/mK）、鉄（70 W/mK）、SUS（16 W/mK）

2. 要素タイプの設定

要素分割の設定で、構造解析との重要な違いがあります。定常伝熱解析では温度分布を要素内で1次式で表せるため、2次要素より1次要素で細かく分割する方が有効です。「Meshing Parameters」の「Second order」を No に変更します。

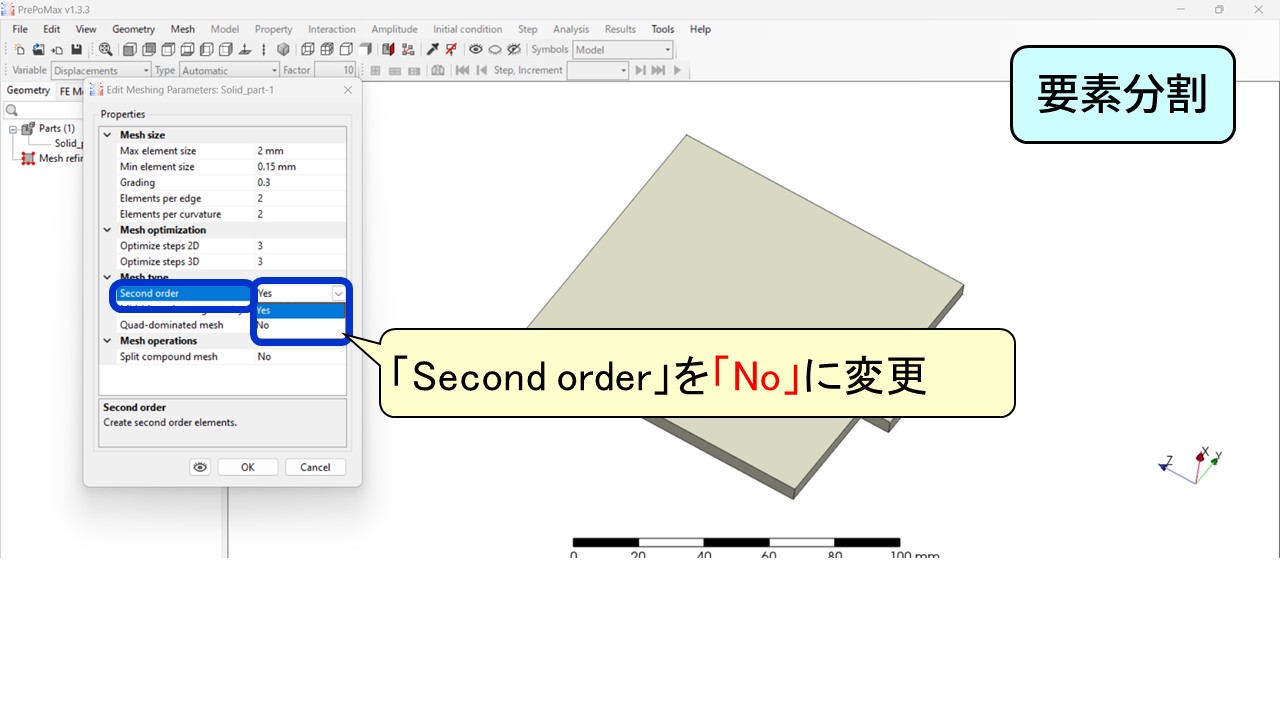

PrePoMaxの要素分割設定：Second orderをNoに変更（伝熱解析では1次要素が有効） — 要素分割設定。伝熱解析では「Second order」を「No」に設定して1次要素を使う。Max element size は 2 mm に設定する。

3. ステップタイプの設定

伝熱解析専用のステップタイプを選択します。「Steps」をダブルクリックし、表示されたメニューから 「Heat transfer step」 を選択して「OK」をクリックします。

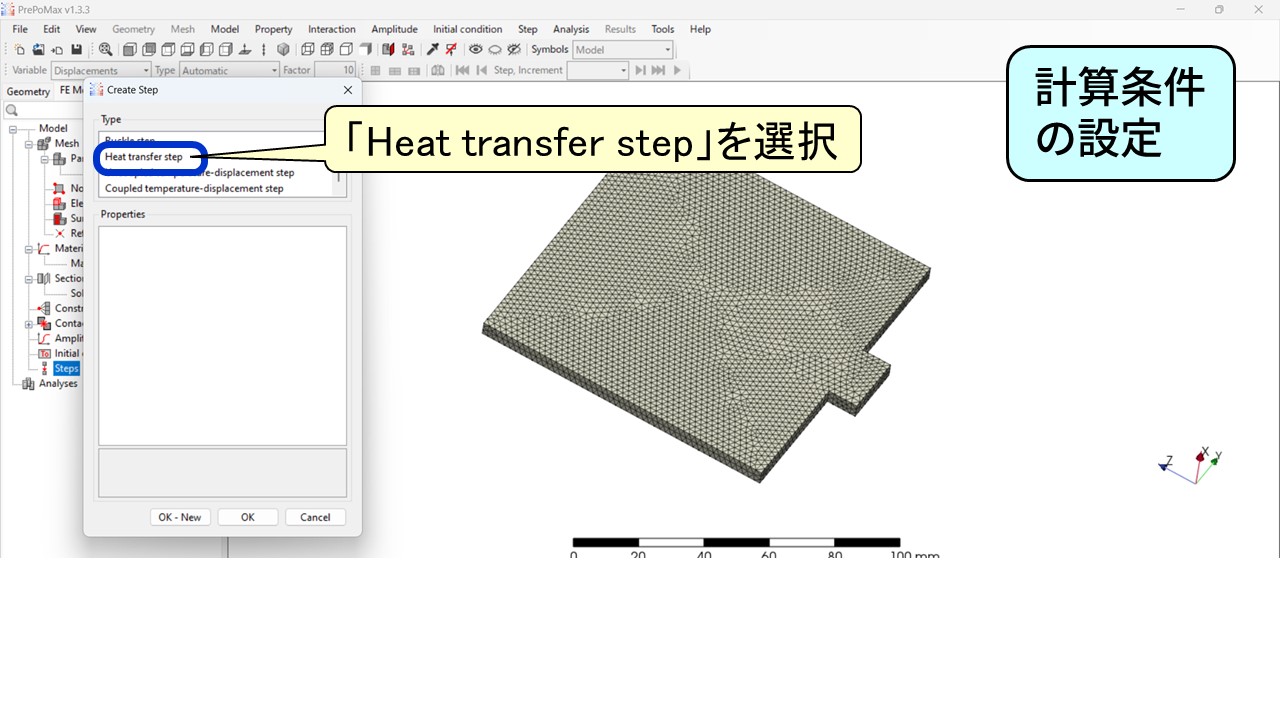

PrePoMaxのStep設定：Heat transfer stepを選択 — ステップタイプの設定。「Heat transfer step」を選択することで伝熱解析が実行される。構造-伝熱連成の「Coupled temperature-displacement step」とは異なる点に注意。

4. 入熱条件の設定

入熱箇所の条件を設定します。「Loads」→「Surface flux」を選択し、入熱する面を選択します。入熱量 10 W を面積（5×20 mm）で割った 100 mW/mm² を「Flux per area」に入力して「OK」をクリックします。

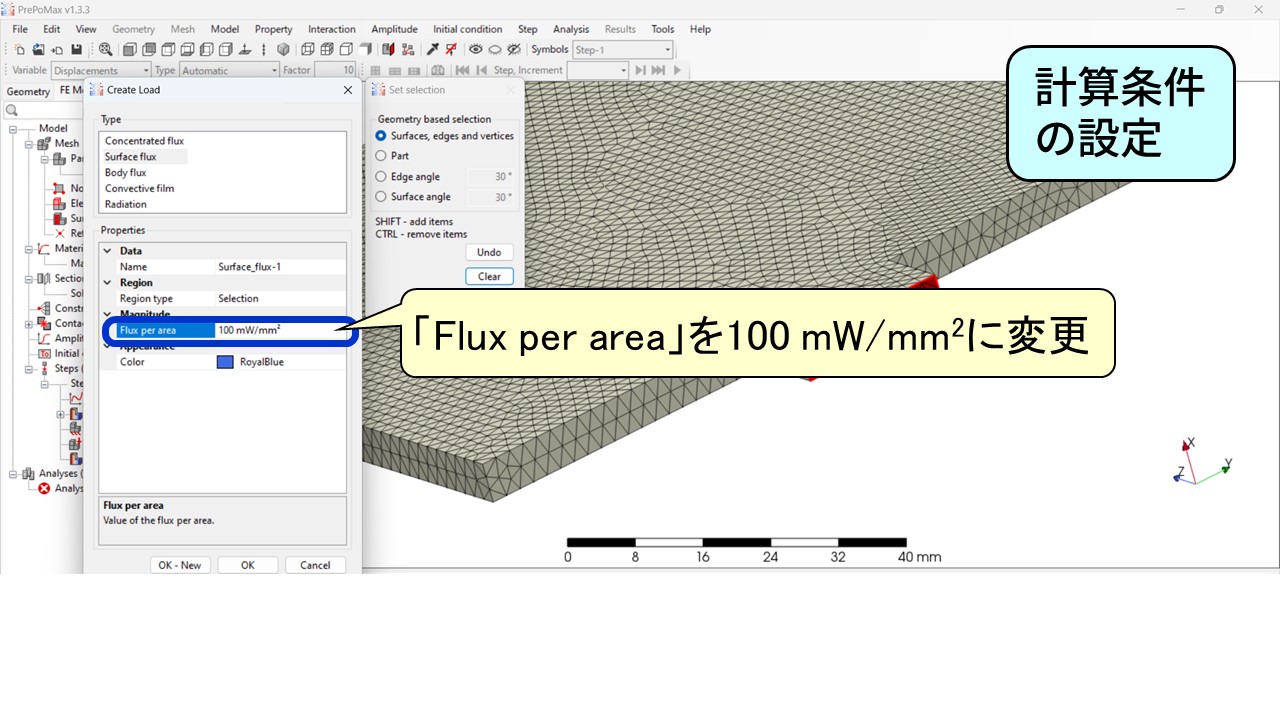

PrePoMaxのSurface flux設定：Flux per areaを100mW/mm²に設定（10Wを入熱面積5×20mmで割った値） — 入熱条件の設定。「Surface flux」で入熱する面を選択し、「Flux per area」に 100 mW/mm² を入力する（10 W ÷ 入熱面積）。

5. 熱伝達面の設定

空気への熱伝達条件を設定します。「Loads」→「Convection film」を選択し、熱伝達する両面を選択します。「Sink temperature」を 20℃、「Film coefficient」を単位換算した 0.01 mW/（mm²℃） に入力して「OK」をクリックします。単位系が mm・ton・s・℃ なので、10 W/m²K を 0.01 mW/mm²℃ に換算する点に注意してください。

PrePoMaxのConvection film設定：Sink temperature（空気温度）を20℃、Film coefficient（熱伝達率）を0.01mW/mm²℃に設定 — 熱伝達面の設定。「Convection film」で両面を選択し、「Sink temperature」（空気温度）を 20℃、「Film coefficient」（熱伝達率）を 0.01 mW/（mm²℃）に設定する。単位の換算（10 W/m²K → 0.01 mW/mm²℃）に注意。

6. 計算結果：温度分布

Caliculxでの計算方法は構造解析と同様です。計算後に「Results」を選択すると温度分布が表示されます。銅の場合、入熱箇所（下部）の温度が最も高く、板全体に熱が広がって上部ほど低温になります。最高温度は約 74.9℃、最低温度は約 68.1℃ で、温度差は約 6.8℃ と小さいです。

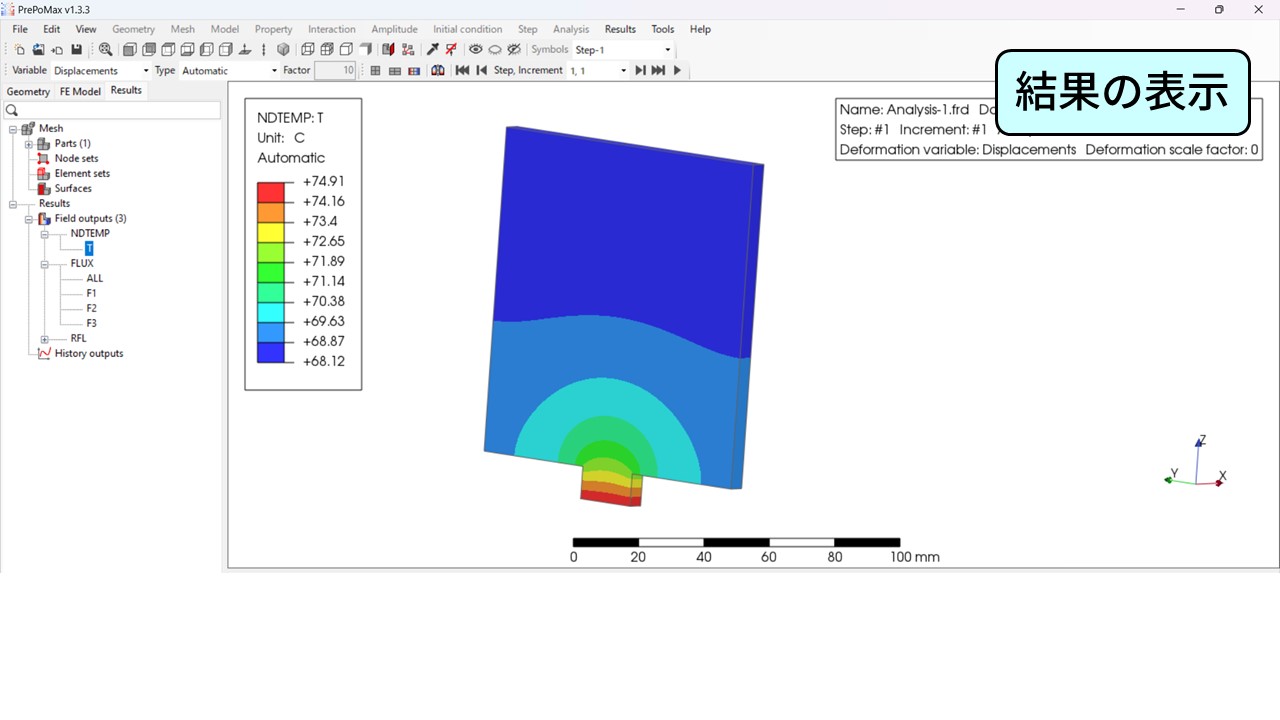

銅の場合の温度分布：入熱箇所の下部が最も高温（約75℃）で、上部が最低温（約68℃）。温度差は約6.8℃と小さい — 銅の場合の計算結果。入熱箇所を中心に温度が高く、板全体に熱が均一に広がっている。最高温度 74.9℃、最低温度 68.1℃。

7. 材料による温度の違い

4種類の材料で計算した結果を比較します。熱伝導率が大きい銅・アルミでは最高温度・最低温度ともに約 70℃ 付近に集まり、放熱板全体を有効に活用できています。一方、熱伝導率が小さい SUS では最高温度が約 205.6℃ まで跳ね上がります。熱伝導率が高いほど板全体に熱が行き渡り、有効な放熱面積が広がるためです。放熱板やヒートシンクに銅・アルミが使われる理由がよく分かります。

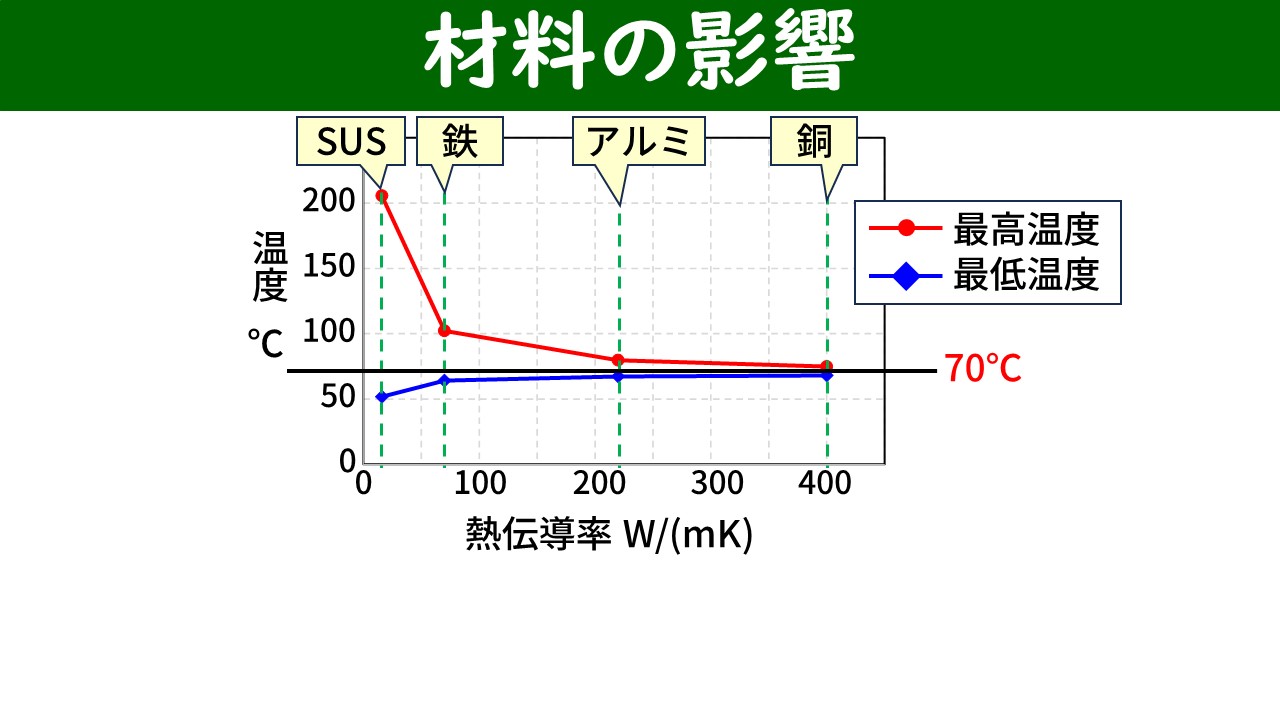

材料の影響グラフ：横軸が熱伝導率、縦軸が温度。銅・アルミは最高・最低温度ともに70℃付近、SUSは最高温度が205℃超に跳ね上がる — 4種類の材料による温度比較。熱伝導率が大きい材料ほど最高温度と最低温度の差が小さく、板全体を有効に使えている。熱伝導率が小さいSUSでは最高温度が大幅に上昇する。

まとめ

伝熱解析では 材料物性値に熱伝導率（Thermal conductivity） を設定し、ステップタイプに 「Heat transfer step」 を選択する。
定常伝熱解析では 1次要素（Second order: No） を使う。2次要素より1次要素で細かく分割する方が有効。
熱の境界条件は2種類：固体への入熱は 「Surface flux」（面積あたり熱流束）、気体・液体への放熱は 「Convection film」（熱伝達率と空気温度）で設定する。
熱伝導率の高い材料（銅・アルミ）を放熱板に使うと板全体が均一な温度になり、効果的に放熱できる。熱伝導率の低い材料（SUS など）では最高温度が大きく上昇する。
