ラーメン構造とは？美味しい麺ではなく、曲げ変形で全体を支える構造です！

住宅・門・鳥居など、私たちの身の回りに広く使われている「ラーメン構造」。接続部を固定した剛接合で複数の部材を組み合わせ、曲げ変形で荷重を支える構造です。名前はドイツ語の「Rahmen（枠・額縁）」に由来します。この記事ではラーメン構造の定義・変形特性・活用例を説明します。

この記事はYoutube動画で紹介した内容の概要です。演習問題を含む詳細は動画をご覧ください。

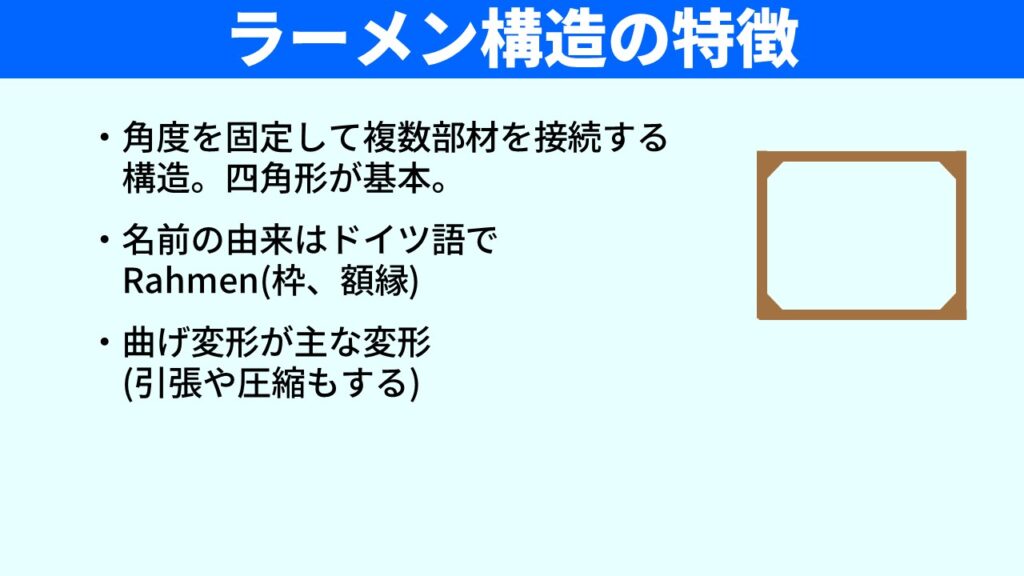

1. ラーメン構造とは

複数の部材を組み合わせた構造は、接続部（節点）の違いによって大きく2種類に分けられます。

• ラーメン構造：接続部が固定された剛接合で、部材間の角度が変わらない。四角形が基本単位。
• トラス構造：接続部が回転できるピン接合で、角度が自由に変化できる。三角形が基本単位。

ラーメン構造は四角形が基本なので、トラス構造（三角形）に比べて内部に大きな空間を確保しやすく、窓やドアを設けやすい点が大きな特徴です。

2. ラーメン構造の変形特性

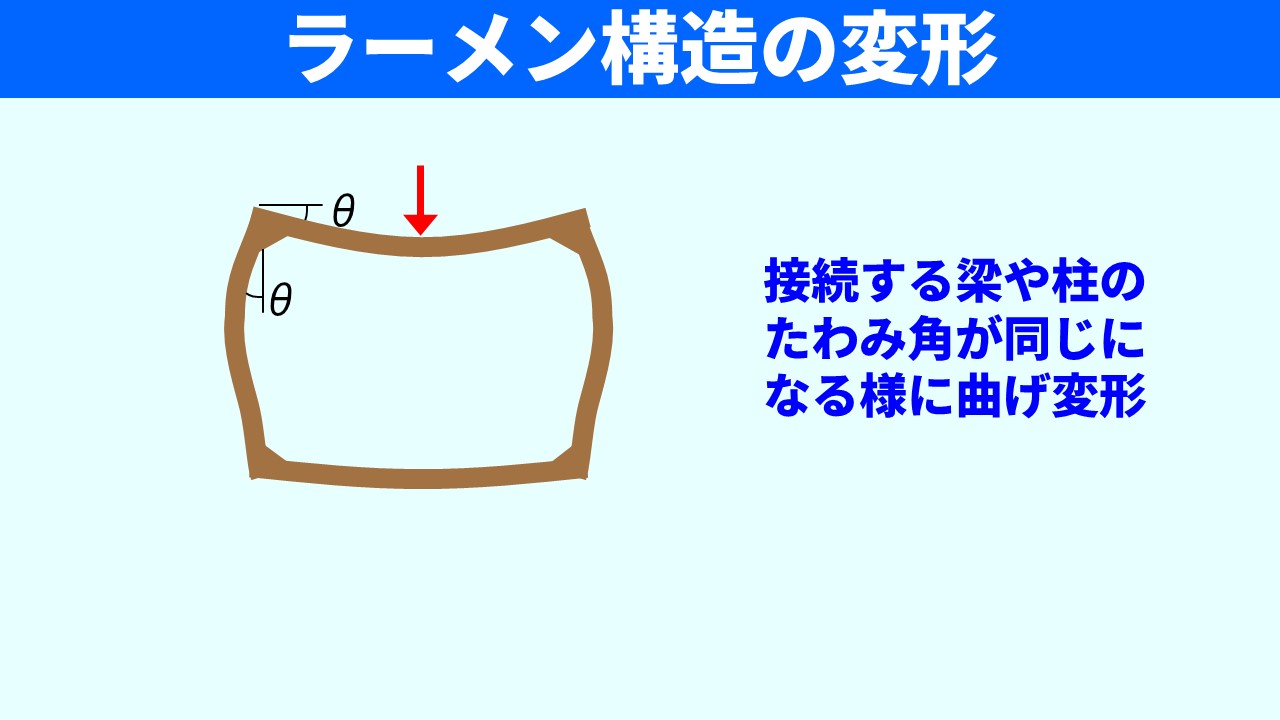

ラーメン構造では引張・圧縮変形も生じますが、主な変形は曲げ変形です。例えば四角形フレームの上部梁に荷重をかけると、梁と柱がともに曲げ変形します。

このときラーメン構造の重要な変形特性として、接続する梁や柱のたわみ角が同じになるように変形するという点が挙げられます。接続部の角度が固定されているため、梁の端部のたわみ角 θ と接続する柱の上部の傾き角 θ が等しくなるよう、全体が変形します。

活用例としては、住宅の柱・梁、門や鳥居などが代表的です。四角形が基本で空間を確保しやすいため、人が出入りする場所に適しています。

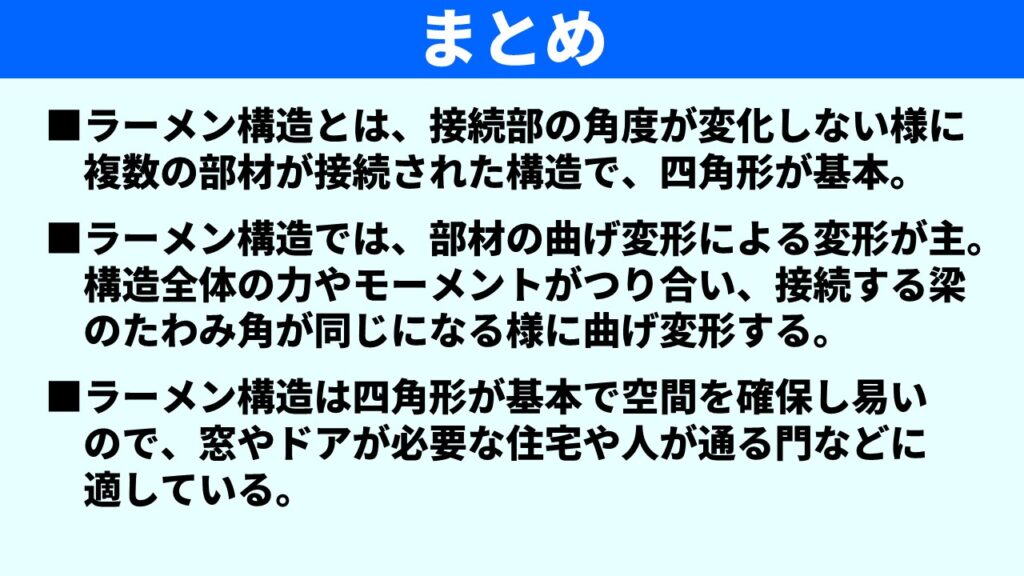

まとめ

• ラーメン構造とは、接続部の角度が変化しないように複数の部材が剛接合された構造で、四角形が基本。
• 部材の曲げ変形による変形が主。構造全体の力やモーメントがつり合い、接続する梁や柱のたわみ角が同じになるように変形する。
• 四角形が基本で空間を確保しやすいため、窓やドアが必要な住宅や人が通る門・鳥居などに適している。

より詳細な説明や演習問題をYouTube動画で紹介しています。ぜひご覧ください。

再生できない方はこちらからどうぞ
