トラス構造とは？垂直応力だけで全体を支える構造です！

東京タワーや橋、オートバイのフレームなどに共通する構造が「トラス構造」です。部材を三角形に組み合わせ、引張・圧縮で荷重を支えるトラス構造は、応力低減と高剛性化に有効な構造として広く活用されています。この記事ではトラス構造の定義・特徴・身近な活用例を説明します。

この記事はYoutube動画で紹介した内容の概要です。演習問題を含む詳細は動画をご覧ください。

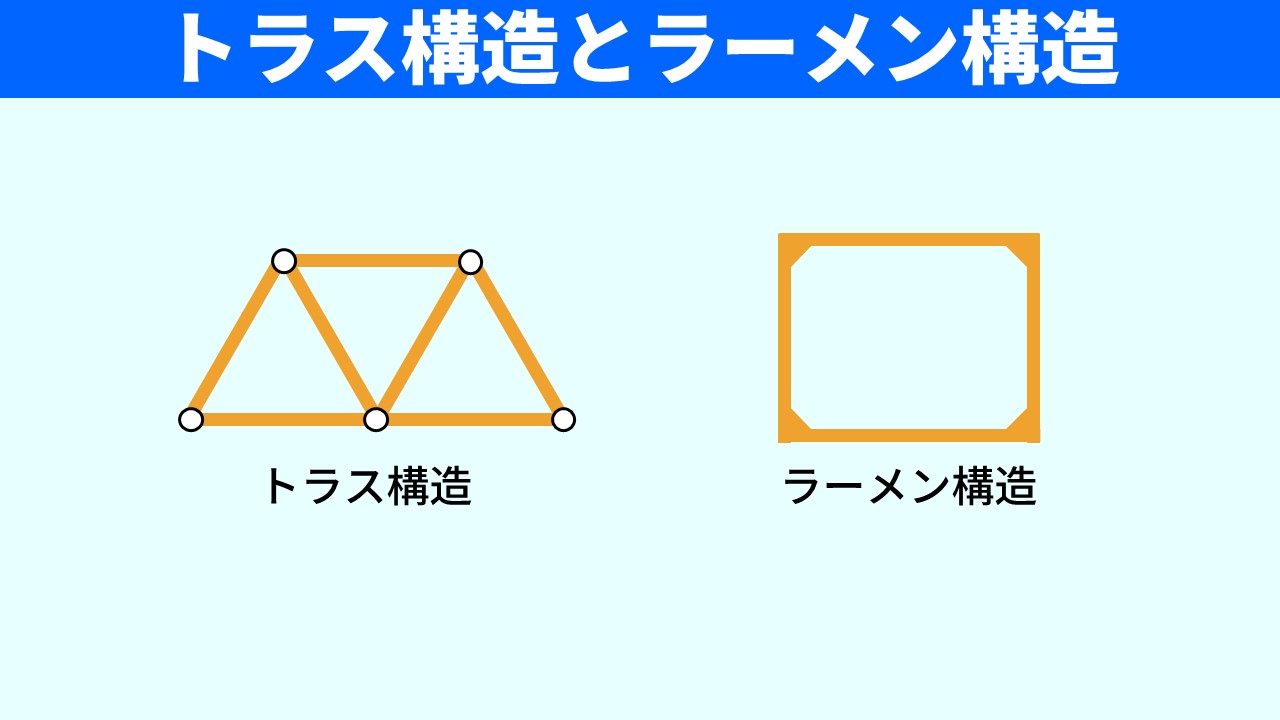

1. トラス構造とラーメン構造の違い

複数の部材を組み合わせた構造は、接続部（節点）の違いによって大きく2種類に分けられます。

• トラス構造：節点が回転できるピン接合で、角度が自由に変化できる。三角形を基本単位とすることで安定した形状になる。
• ラーメン構造：節点が固定されていて角度が変わらない剛接合。四角形の枠状の構造が代表例で、建物の柱・梁によく用いられる。

四角形だけで組んだトラス構造は不安定で、少しの力で倒れてしまいます。そのため、三角形を基本単位とすることで安定性が生まれます。

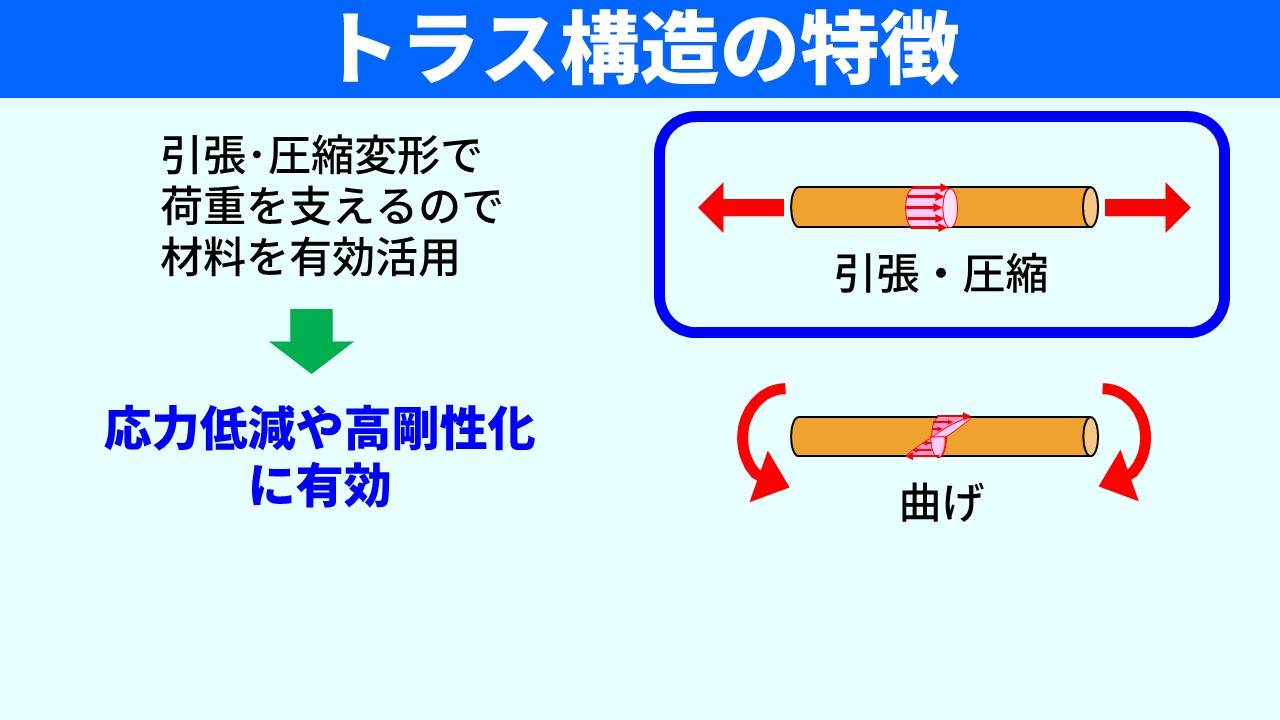

2. トラス構造の特徴

トラス構造の最大の特徴は、各部材が引張・圧縮だけで荷重を支える点です。節点がピン接合で回転自由なため、モーメントが伝わらず、各部材は曲げ変形をしません。

引張・圧縮では部材全体に均一な応力が生じますが、曲げ変形では断面の表面近くだけ応力が大きく中央部は小さくなります。つまりトラス構造では部材全体の材料を有効活用できるため、応力低減や高剛性化に有効です。

トラス構造の身近な活用例として、東京タワー・スカイツリーなどのタワー、橋、オートバイのフレームなどがあります。一方、三角形が基本のため窓やドアを設けにくく、住宅の主構造に使われることは少ないです。

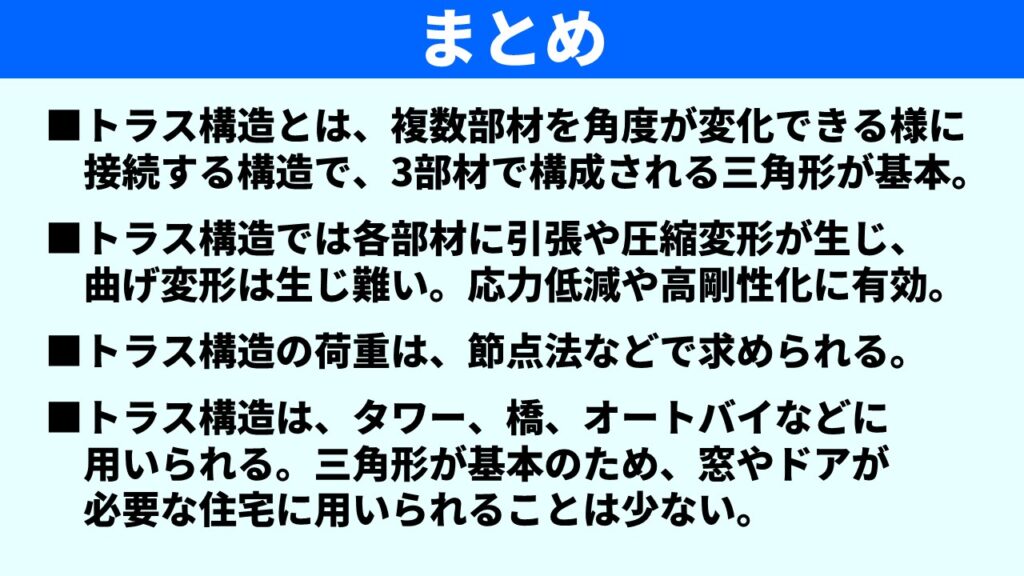

まとめ

• トラス構造とは、複数部材を角度が変化できるように接続した構造で、3部材で構成される三角形が基本単位。
• 各部材に引張・圧縮変形が生じ、曲げ変形は生じにくい。部材全体で均一に荷重を支えるため、応力低減・高剛性化に有効。
• 各部材の荷重は節点法などを使って求めることができる。
• タワー・橋・オートバイなどに広く用いられる。三角形が基本のため、窓やドアが必要な住宅には使われにくい。

より詳細な説明や演習問題をYouTube動画で紹介しています。ぜひご覧ください。
