物が壊れた形を観察して壊れた原因を調べよう！曲げとねじりによるチョークの破壊試験

物が壊れたとき、壊れたの形を見ると壊れた原因が分かります。チョークを曲げて壊した場合とねじって壊した場合では、破断面の向きが異なります。この違いが生まれる理由を、脆性材料の破壊理論（最大主応力説）をもとに説明します。

この記事はYoutube動画で紹介した内容の概要です。詳細は動画をご覧ください。

1. チョークの破壊試験結果

チョークを2通りの方法で破壊すると、破断面の形がまったく異なります。

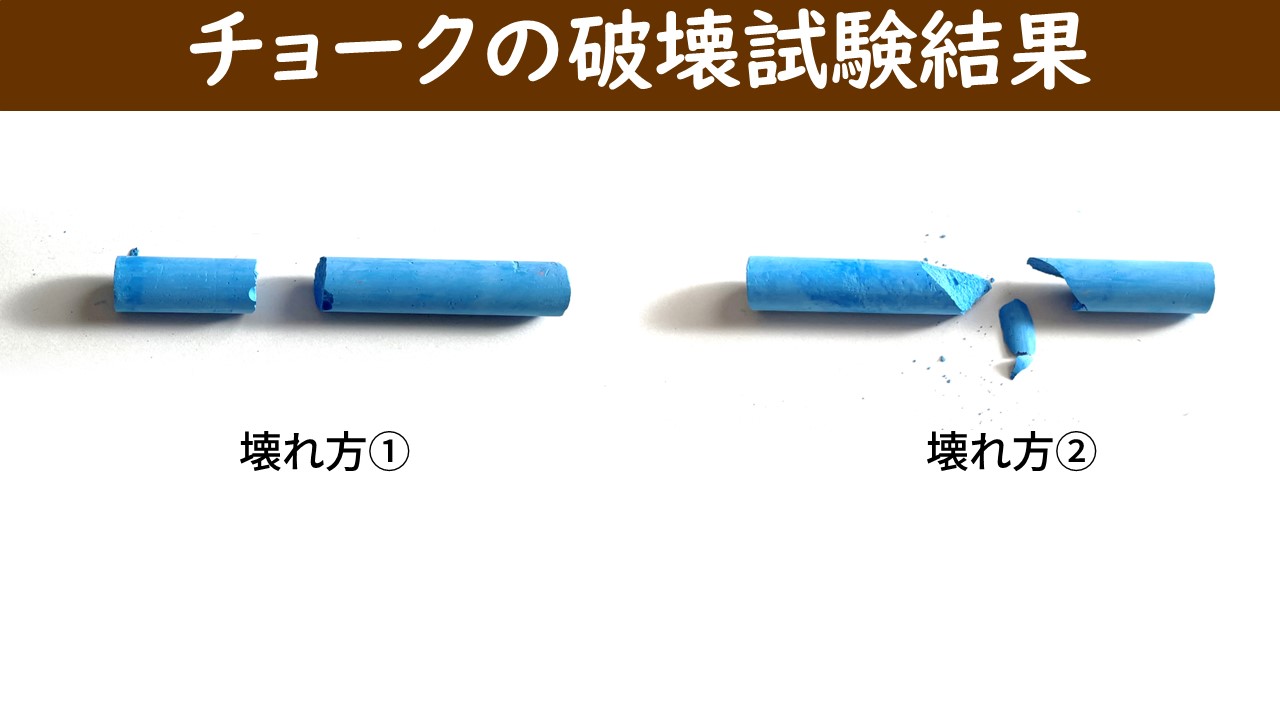

• 壊れ方①：軸に対して垂直に破壊
• 壊れ方②：軸に対して斜めに破壊

この2つを見て、それぞれどんな負荷がかかったか分かりますか？

2. 壊れ方から負荷を特定する

チョークは脆性材料であり、最大主応力が材料強度を超えると、最大主応力に直交する方向に破断します（最大主応力説）。

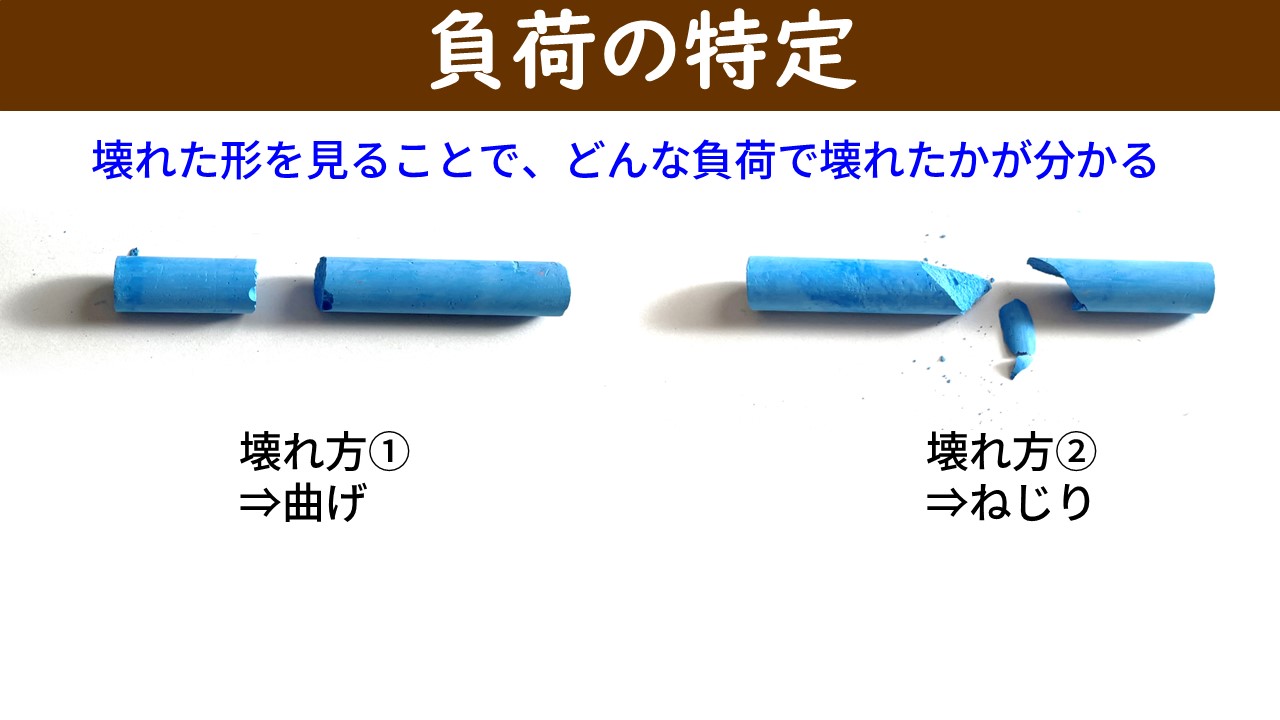

• 曲げ：断面に垂直な引張や圧縮応力だけが生じる → 最大主応力は軸方向 → 軸に垂直な面で破断
• ねじり：せん断応力だけが生じる → 最大主応力は軸に対して45°傾く → 斜め方向に破断

曲げとねじりでは最大主応力の方向が45°異なるため、破断面の向きも45°異なります。そのため、壊れた形を観察すれば、どちらの負荷で破壊したかを判別できます。

結論

• 物が壊れたとき、壊れた形を観察することで原因となった負荷を特定できる。

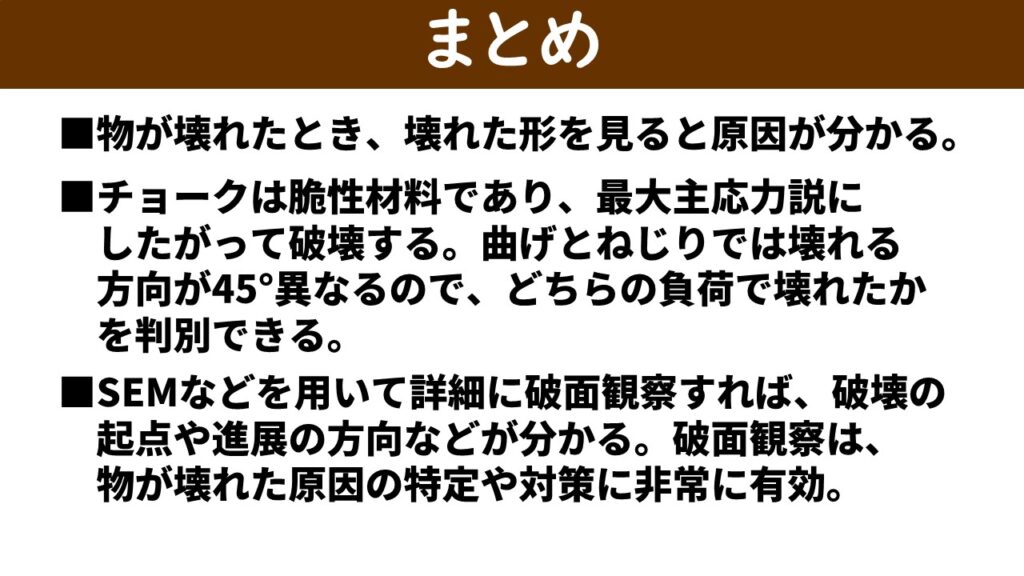

• チョーク（脆性材料）は最大主応力説にしたがって破壊する。曲げでは軸に垂直に、ねじりでは45°斜めに破断するため、破断面の向きで負荷の種類を判別できる。
• さらに詳しく調べるには走査電子顕微鏡（SEM）による破面観察（フラクトグラフィ）が有効で、破壊の起点や進展方向などを知ることができる。

YouTube動画でより詳細に説明しています。ぜひご覧ください。
