転位【材料力学用語辞典】

材料力学用語辞典では、材料力学で出てくる専門用語を分かりやすく紹介しています。今回の用語は「転位」です。

この記事はYoutube動画で紹介した内容の概要です。詳細は動画をご覧ください。

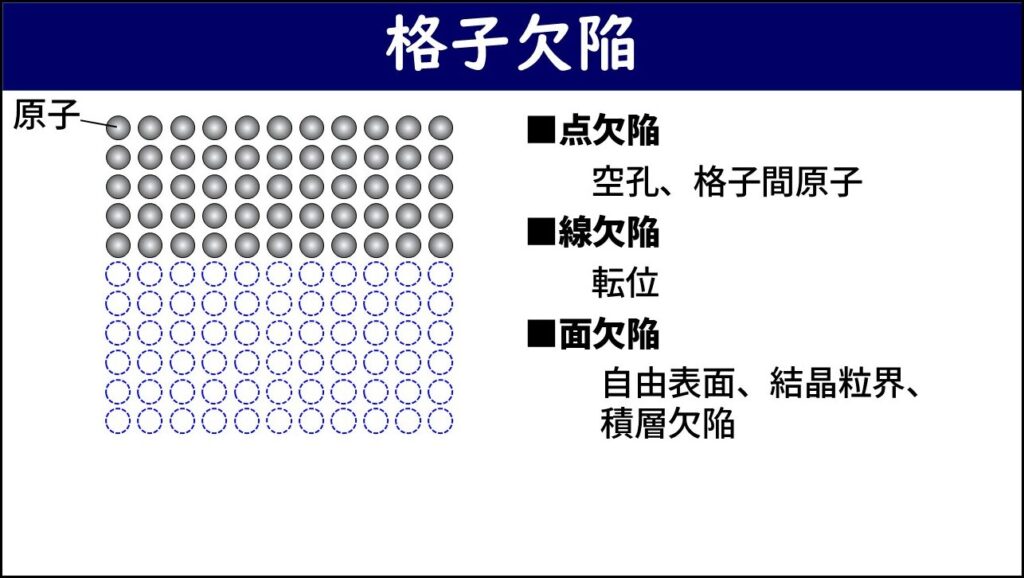

格子欠陥と転位

金属結晶は原子が規則的に配置されているように見えますが、実際には完全ではなく様々な格子欠陥を含みます。格子欠陥には3種類あります。点欠陥（空孔・格子間原子）、線欠陥（転位）、面欠陥（自由表面・結晶粒界・積層欠陥）です。転位は塑性変形（すべり変形）と密接に関係します。

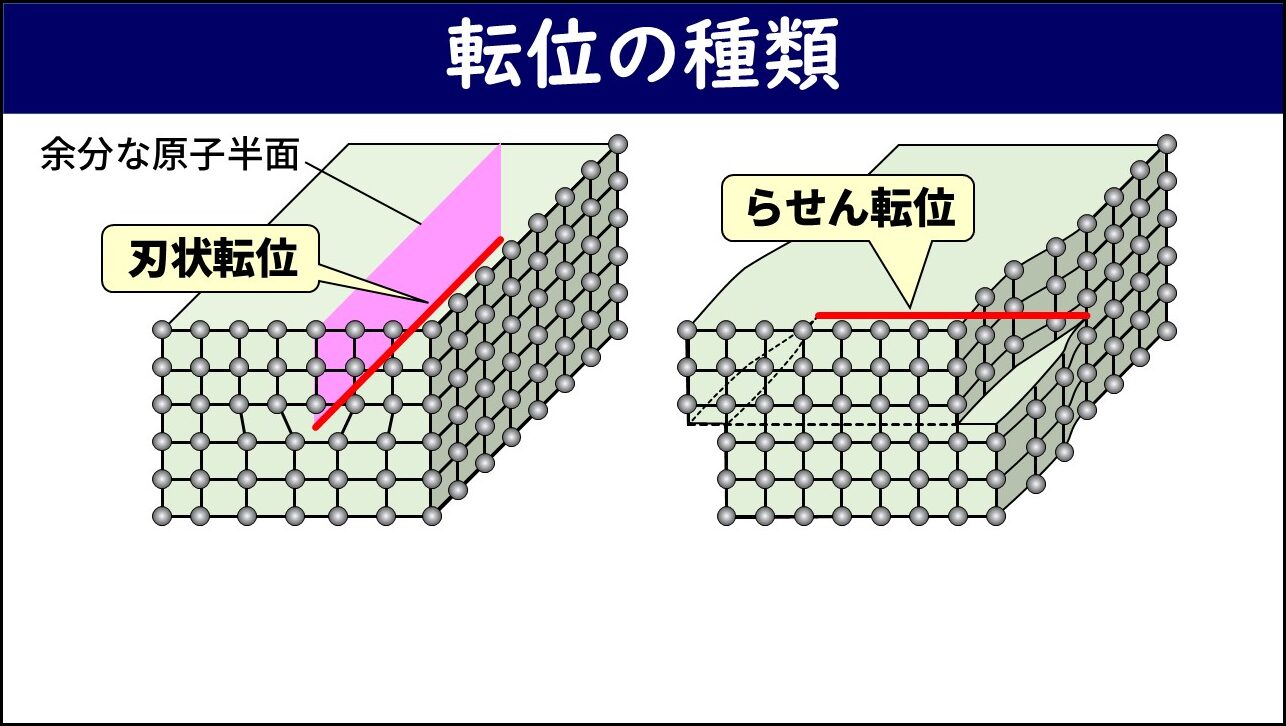

転位の種類とすべり変形

代表的な転位として刃状転位とらせん転位があります。刃状転位は余分な原子半面が結晶格子に挿入された構造で、その端部が転位線です。らせん転位はすべり面が螺旋状にずれた構造をもちます。

すべり変形は、すべり面全体が一度に動くのではなく、転位が原子間結合を切断・再結合しながら段階的に移動することで生じます。これにより、すべり面全体が一度に動くよりもはるかに小さなエネルギーで塑性変形します。

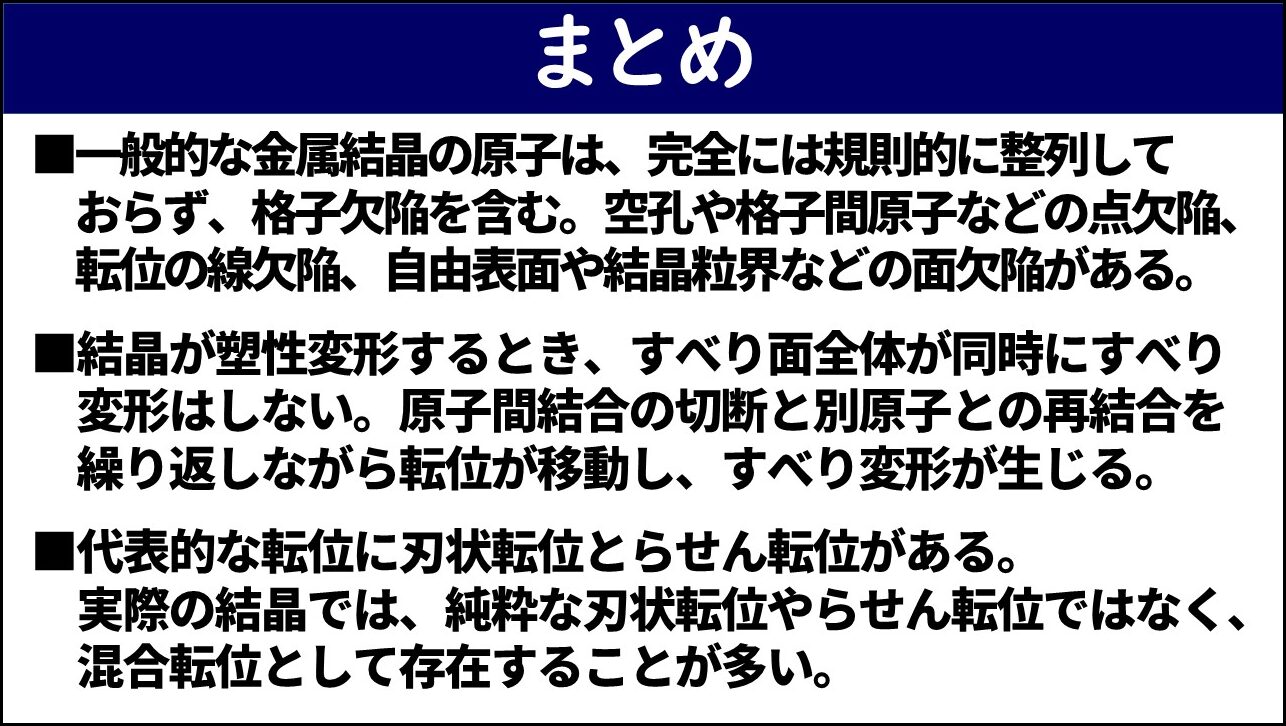

まとめ

• 金属結晶は格子欠陥を含み、転位は線欠陥に分類される。他に点欠陥（空孔・格子間原子）、面欠陥（自由表面・結晶粒界）がある。
• 塑性変形ではすべり面全体が同時に動くのではなく、転位が原子間結合を切断・再結合しながら移動することですべり変形が生じる。
• 代表的な転位は刃状転位とらせん転位。実際の結晶では混合転位として存在することが多い。

YouTube動画でより詳細に説明しています。ぜひご覧ください。

再生できない方はこちらからどうぞ
