断面係数【材料力学用語辞典】

材料力学用語辞典では、材料力学で出てくる専門用語を分かりやすく紹介しています。今回の用語は「断面係数」です。

この記事はYoutube動画で紹介した内容の概要です。詳細は動画をご覧ください。

断面係数とは

梁の曲げ応力は σ = (M/I) × y で表されます（M：曲げモーメント、I：断面二次モーメント、y：高さ方向座標）。最大応力は図心から最も遠い位置（上面・下面）で生じるため、y の最大値（図心からの最大距離）を代入すると最大曲げ応力が求まります。

このとき「断面二次モーメント ÷ 図心からの最大距離」をまとめて断面係数 Z と定義すると、最大曲げ応力 σmax = M / Z と非常にシンプルな式で表せます。断面係数は断面形状だけで決まる量で、Z が大きいほど同じ曲げモーメントに対する最大応力が小さくなります。

断面係数の計算例（長方形断面）

幅 b・高さ h の長方形断面を例に断面係数を求めます。図心を原点とすると、断面二次モーメントは bh³/12、図心からの最大距離は h/2 です。これらを使うと断面係数 Z = (bh³/12) / (h/2) = bh²/6 と求まります。

高さ h が 2 乗で効くため、断面の高さを大きくすると断面係数は増加し、最大曲げ応力を効果的に低減できます。I 形断面など断面の上下に材料を集める形状が曲げに有利なのも、このためです。

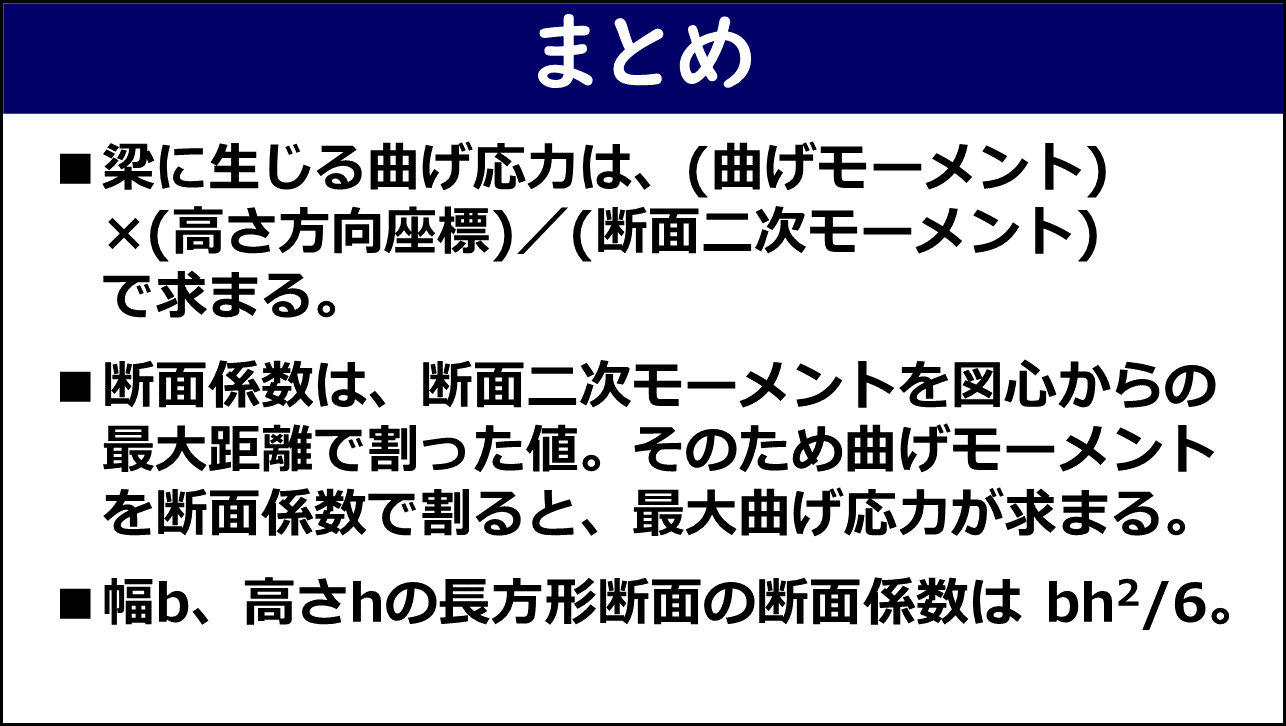

まとめ

• 梁に生じる曲げ応力は、（曲げモーメント）×（高さ方向座標）÷（断面二次モーメント）で求まる。
• 断面係数 Z は断面二次モーメントを図心からの最大距離で割った値。曲げモーメントを断面係数で割ると最大曲げ応力が求まる。
• 幅 b・高さ h の長方形断面の断面係数は bh²/6。

YouTube動画でより詳細に説明しています。ぜひご覧ください。

再生できない方はこちらからどうぞ
