有限要素法(FEM)のフリーソフトCalculixの使い方

zairiki

自宅で無料で使える有限要素法(FEM)

自宅パソコンで無料で有限要素法を使ってみたい人向け
有限要素法を使いこなして生活や仕事に活かそう！

有限要素法（FEM）のフリーソフト Calculix を使って、片持ち梁のたわみを実際に計算してみましょう。PREおよびPOSTには Calculix 用のフリーソフト PrePoMax を使います。この記事では、形状インポートからメッシュ作成・材料設定・境界条件・荷重設定・計算実行・結果確認まで、一通りの操作を順番に解説します。

この記事はYoutube動画で紹介した内容の概要です。詳細は動画をご覧ください。

Contents

1. 今回扱う例題
2. PrePoMaxの操作の流れ
3. ①形状インポートと②要素分割
4. ③材料物性値の設定
5. ④計算条件の設定（境界条件・荷重）
- 境界条件（固定端）
- 荷重
6. ⑤計算実行と⑥結果の確認
まとめ

1. 今回扱う例題

例題として、片方の端部を固定壁に固定し、もう片方の端部に集中荷重を与えた 片持ち梁 のたわみを計算します。

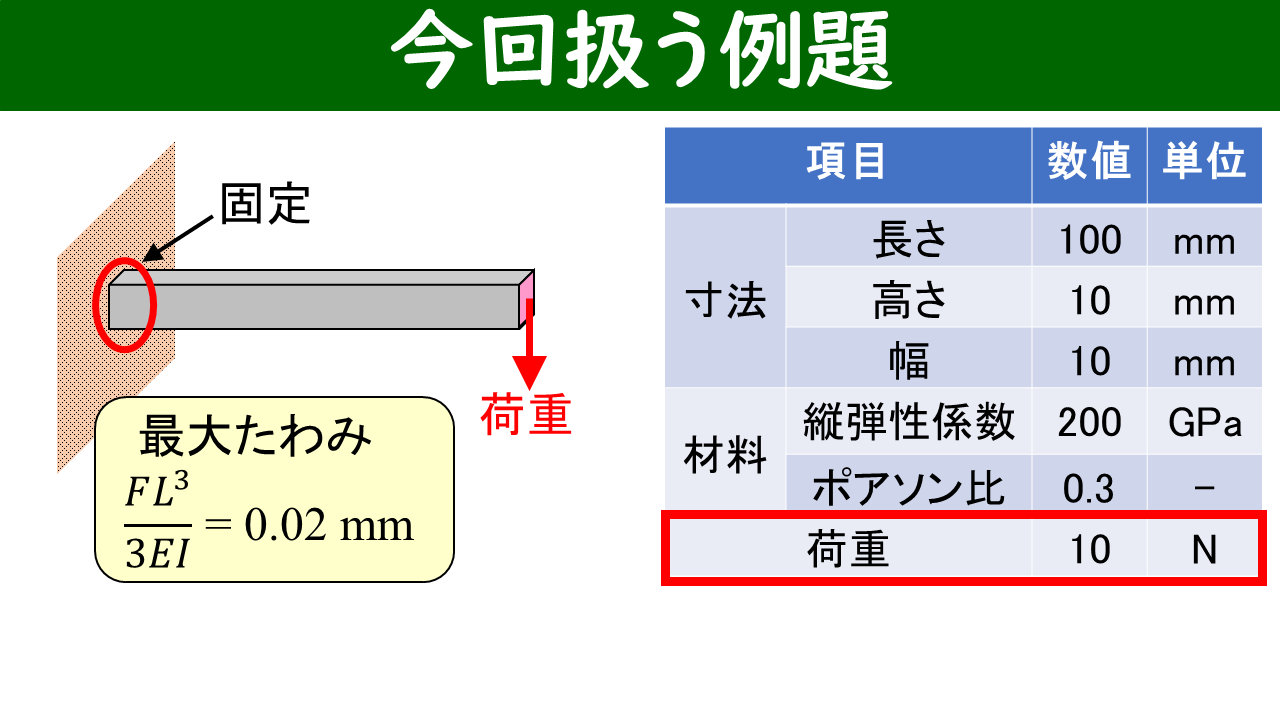

片持ち梁の例題：形状・材料・荷重・理論解の一覧表 — 片持ち梁の例題。長さ 100 mm・断面 10×10 mm、縦弾性係数 200 GPa・ポアソン比 0.3、先端荷重 10 N。梁モデルの理論解（最大たわみ）は 0.02 mm。

項目	数値	単位
長さ	100	mm
高さ・幅	10	mm
縦弾性係数	200	GPa
ポアソン比	0.3	－
先端荷重	10	N
理論解（最大たわみ）	0.02	mm

2. PrePoMaxの操作の流れ

PrePoMaxを使った有限要素法解析は、次の6つのステップで行います。

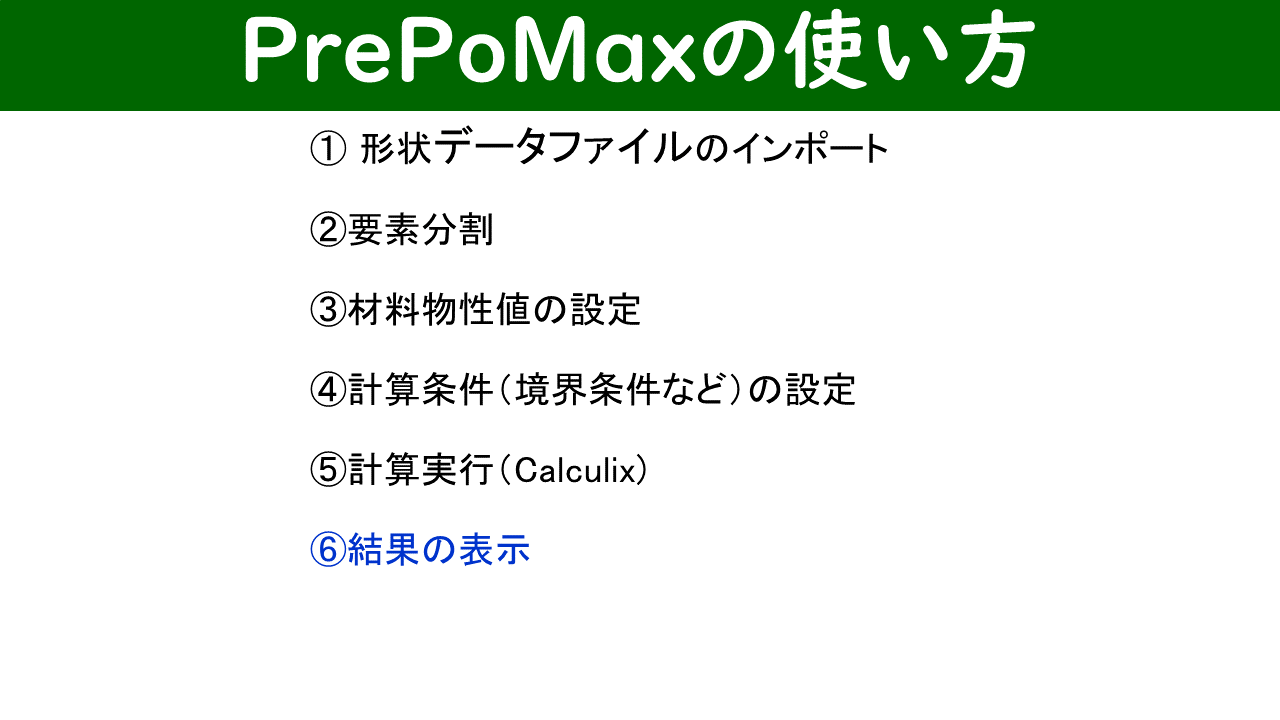

PrePoMaxの操作6ステップ：インポート→要素分割→材料設定→計算条件設定→計算実行→結果表示 — PrePoMaxの操作の流れ。①形状インポート → ②要素分割 → ③材料物性値の設定 → ④計算条件（境界条件など）の設定 → ⑤計算実行（Calculix）→ ⑥結果の表示。

① 形状データのインポート：別のCADソフト（Blender・FreeCADなど）で作成した形状ファイルを読み込む
② 要素分割（メッシュ）：形状を有限要素に分割して計算空間上に表現する
③ 材料物性値の設定：縦弾性係数・ポアソン比などを入力する
④ 計算条件の設定：固定端の境界条件と荷重を割り当てる
⑤ 計算実行：Calculixで有限要素計算を行う
⑥ 結果の表示：変形図やカラーコンターで結果を確認する

3. ①形状インポートと②要素分割

PrePoMaxを起動し、「File → New」 でプロジェクトを作成します。単位系は mm・ton・s・℃ を選択します。次に 「File → Import」 で、別のCADソフト（Blender や FreeCAD など）で作成した形状データを読み込みます。

形状を読み込んだら、「Mesh → Meshing Parameters」 で要素の最大サイズを指定します。今回は「Max element size」を 2 mm に設定してから、「Mesh → Create Mesh」 を実行します。

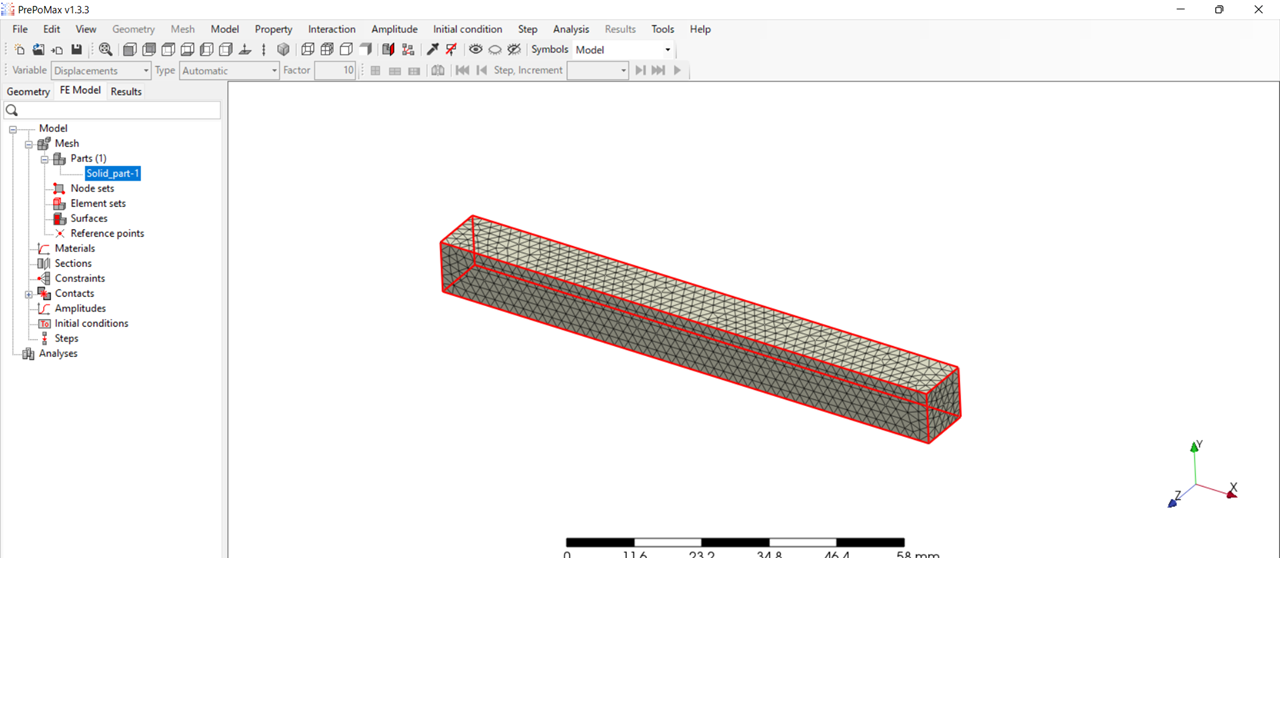

PrePoMaxで要素分割（メッシュ）が完了した片持ち梁の3Dモデル — 要素分割が完了した状態。梁全体が細かい要素に分割され、左側メニューが「Geometry」から「FE Model」タブに自動的に切り替わる。

要素分割が終わると、画面左のタブが自動的に「FE Model」に切り替わります。形状確認に戻りたい場合は「Geometry」タブをクリックしてください。

4. ③材料物性値の設定

左側のメニューで 「Materials」をダブルクリック し、タイプとして 「Elastic」 を選択します。弾性体の物性値の入力欄が表示されるので、縦弾性係数とポアソン比を入力して「OK」を押します。

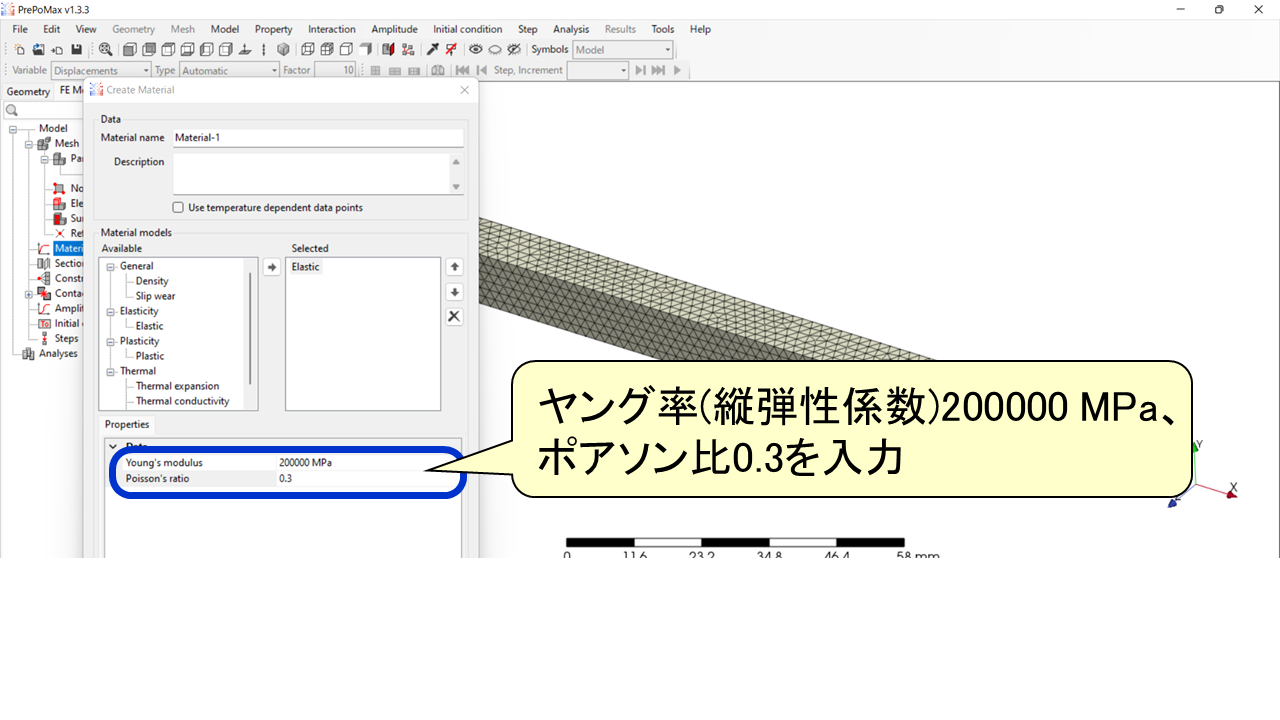

PrePoMaxの材料物性値入力画面：ヤング率200000 MPa、ポアソン比0.3 — 材料物性値の入力画面。縦弾性係数（Young’s modulus）に 200000 MPa（= 200 GPa）、ポアソン比（Poisson’s ratio）に 0.3 を入力する。

単位系を「mm・ton・s」に設定しているため、応力の単位は MPa になります。200 GPa = 200000 MPa として入力してください。続いて 「Sections」をダブルクリック し、Type が「Solid Section」であることを確認してから梁をクリックで選択し「OK」を押します。

5. ④計算条件の設定（境界条件・荷重）

「Steps」をダブルクリック して「Static step」を選択すると、境界条件（BCs）と荷重（Loads）が設定できるようになります。

境界条件（固定端）

「BCs」をダブルクリック → 「Fixed」 を選択し、梁を3Dビューで回転させて固定したい端面をクリックすると赤く表示されます。「OK」を押して固定端の境界条件を確定します。

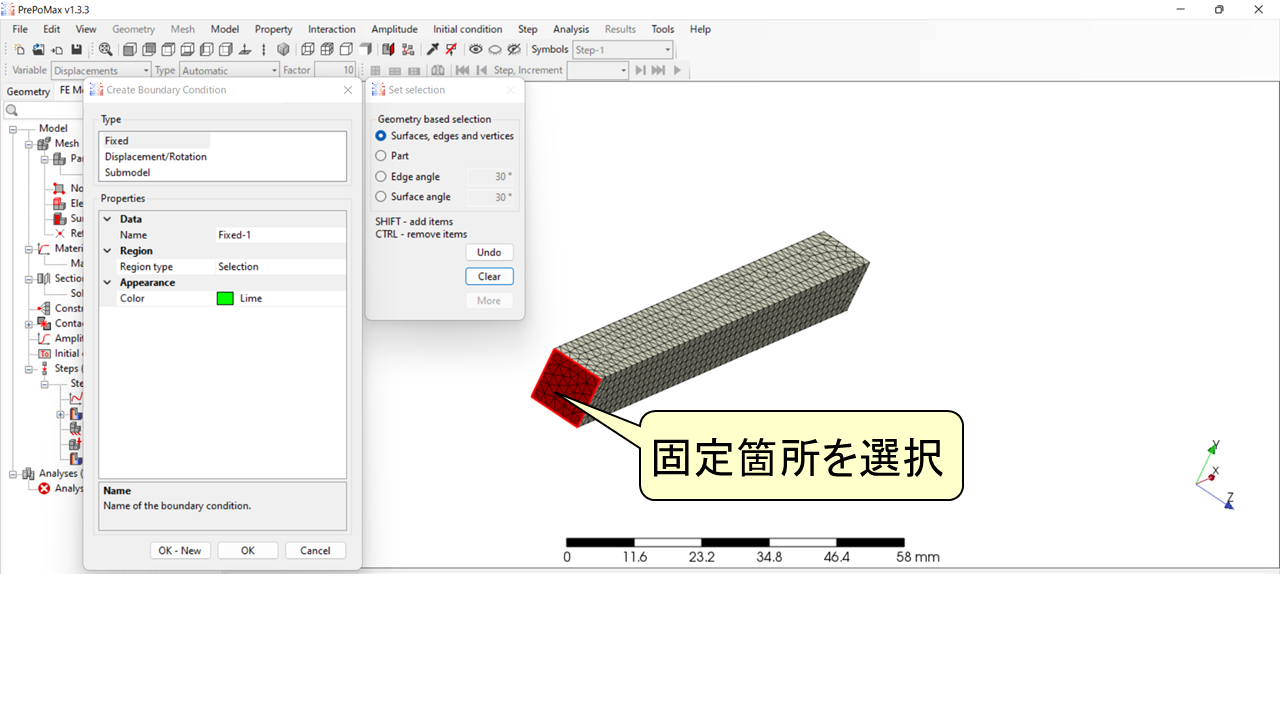

PrePoMaxで梁の端面に固定境界条件（Fixed）を設定している画面 — 境界条件の設定。梁の端面を選択して「Fixed」を割り当てると、面が赤色で強調表示される。

荷重

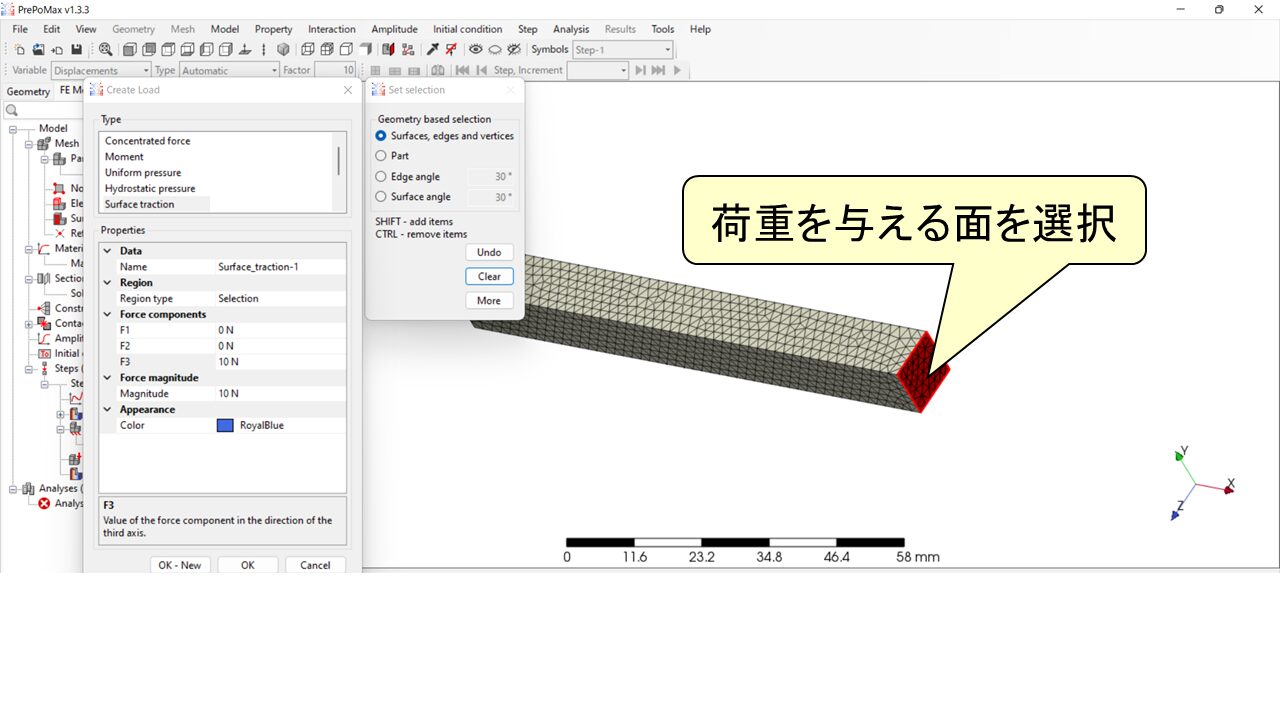

「Loads」をダブルクリック → 「Surface traction」 を選択します。今回は先端面にZ方向（たわみ方向）の荷重をかけるので、F3 に 10 N を入力し、梁を回転させて荷重を与える端面を選択して「OK」を押します。

6. ⑤計算実行と⑥結果の確認

すべての設定が終わったら、「Analysis → Run」 を選択します。今回は単純な形状なので計算はほぼ一瞬で完了します。計算が正常に終了するとメッセージが表示されます。結果を見るには 「Results」 をクリックします。変形図とカラーコンター（変位の分布）が表示されます。

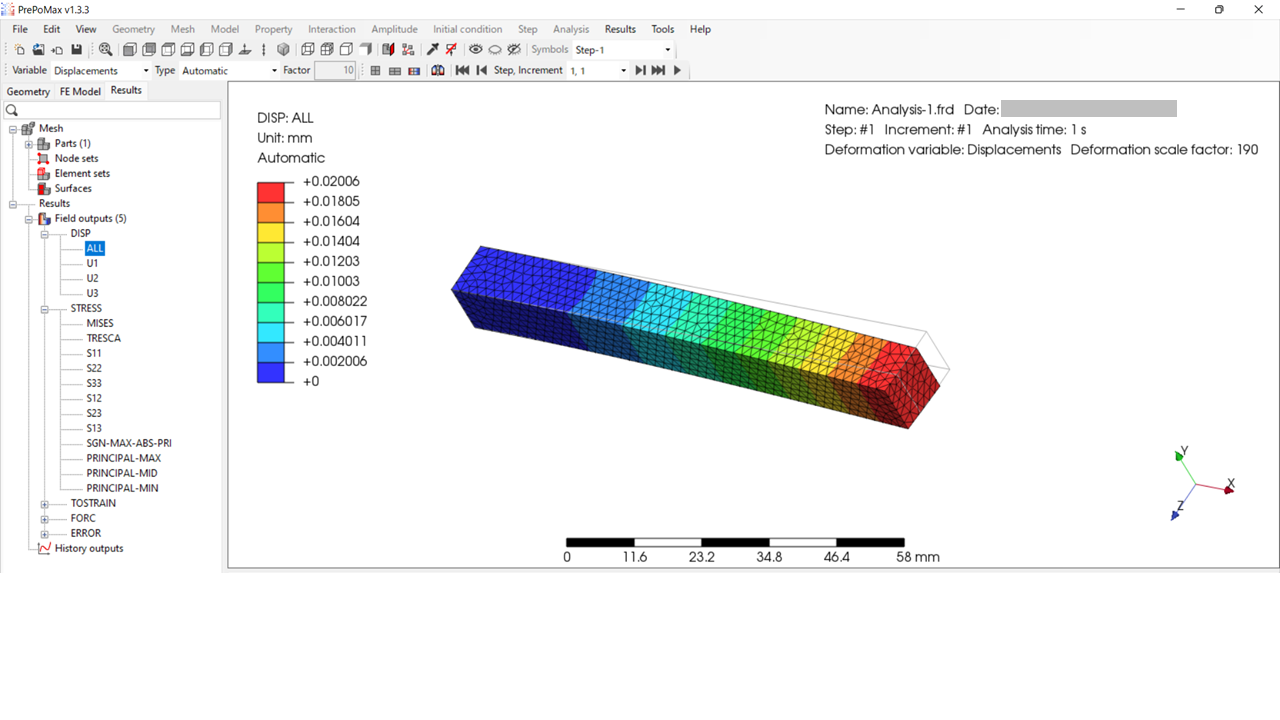

Calculixの計算結果：片持ち梁の変位コンター図。最大たわみ0.02006mm。 — 計算結果の表示。カラーバーの最大値（最大たわみ）は 0.02006 mm。梁モデルの理論解 0.02 mm とほぼ一致し、Calculixが正しく計算できることを確認できた。

薄く表示される形状が変形前の初期形状で、カラーコンターで示されるのが変形後の形状です。変形が分かりやすいように表示スケールが拡大されています。

まとめ

FEMフリーソフト Calculix と、その PRE/POST ツール PrePoMax を使って、片持ち梁のたわみ計算を実施した。
操作の流れは、①形状インポート → ②要素分割 → ③材料物性値の設定 → ④計算条件の設定 → ⑤計算実行 → ⑥結果確認の6ステップ。
縦弾性係数 200 GPa・ポアソン比 0.3・先端荷重 10 N の条件で計算した結果、最大たわみ 0.02006 mm を得た。梁モデルの理論解 0.02 mm とほぼ一致することを確認した。
今後は、より複雑な形状や非線形問題への応用を紹介する予定。
