平等強さの梁とは？どの断面でも最大応力が同じ梁です！

断面が一定の梁では荷重端に近いほど曲げ応力が大きく、先端側は強度的な余裕が生じます。この余裕を無くしてどの断面でも曲げ応力を同じにした梁が「平等強さの梁」です。軽量化や材料低減に有効な設計手法として知られています。今回は平等強さの梁の定義と断面形状を解説します。

この記事はYoutube動画で紹介した内容の概要です。演習問題を含む詳細は動画をご覧ください。

1. 平等強さの梁とは

先端に集中荷重 F が作用する長さ L の片持ち梁（長方形断面・幅 B、高さ H）では、先端からの距離 x の断面に生じる最大曲げ応力は次の式で表されます。

σₘₐₓ = 6Fx / BH²

x が大きいほど（根本に近いほど）σₘₐₓ が大きく、先端に近いほど小さくなります。断面が一定の梁では、先端側に強度的な余裕があり、そのぶん材料が無駄になっているとも言えます。

平等強さの梁とは、この σₘₐₓ がどの断面でも一定になるように断面形状を変化させた梁です。どの位置にも強度的な無駄がなく、軽量化・材料低減に有効です。

2. 2種類の平等強さの梁の形状

長方形断面の片持ち梁（端部に集中荷重）で σₘₐₓ = 6Fx/BH² を一定にする方法は主に2通りあります。

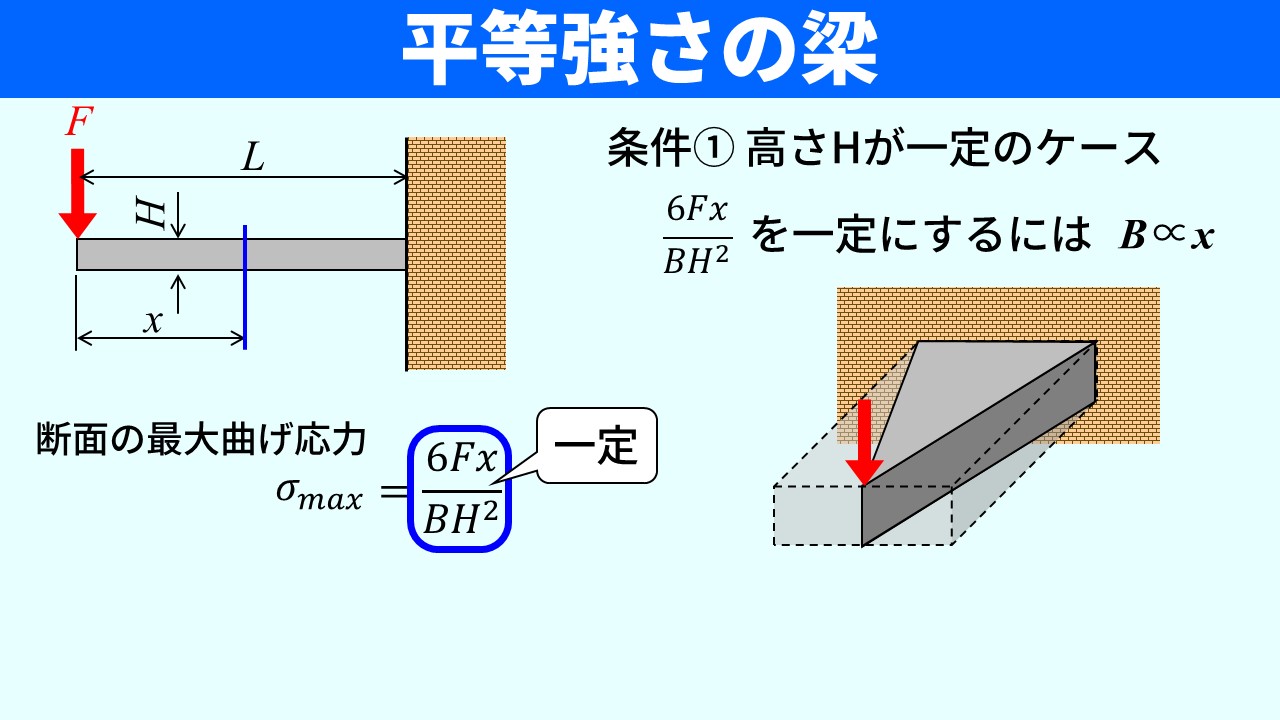

条件①：高さ H を一定にする場合
幅 B が x に比例（B ∝ x）すれば、6Fx/BH² が一定になります。上から見ると三角形で、先端ほど幅が細くなる形状です。

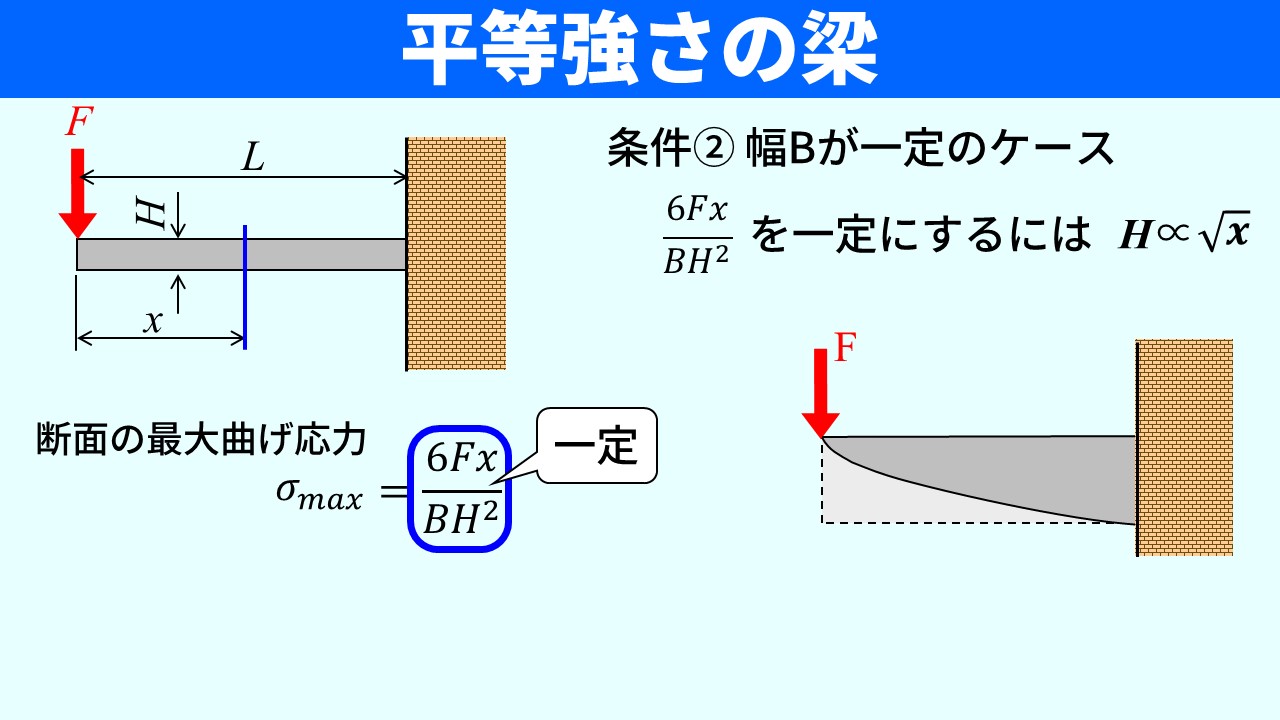

条件②：幅 B を一定にする場合
高さ H が √x に比例（H ∝ √x）すれば、6Fx/BH² が一定になります。横から見ると放物線状で、先端ほど高さが低くなる形状です。

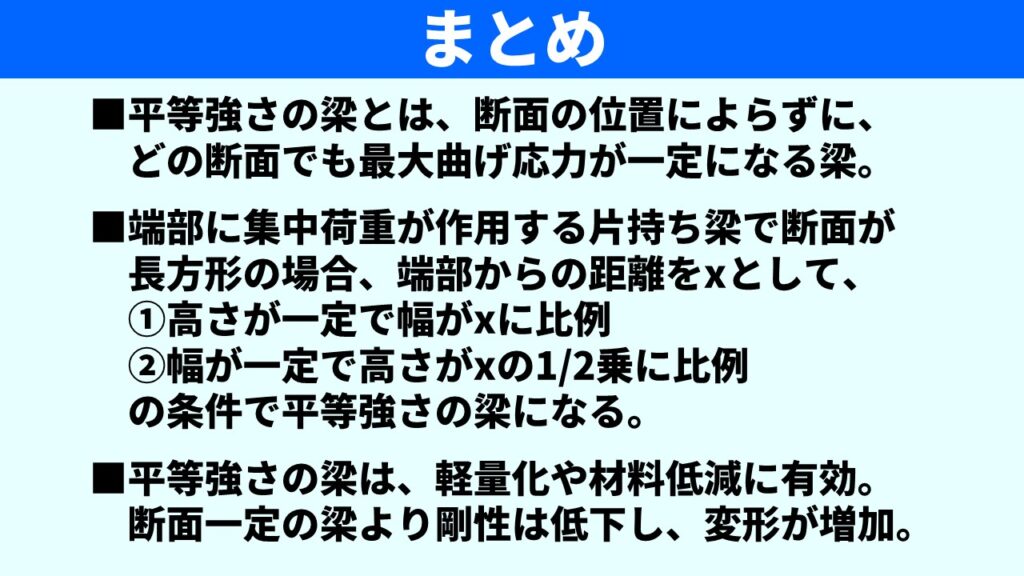

まとめ

• 平等強さの梁とは、断面の位置によらずどの断面でも最大曲げ応力が一定になる梁。
• 端部に集中荷重が作用する片持ち梁（長方形断面）の場合、端部からの距離を x として、①高さ一定で幅が x に比例（三角形状）、②幅一定で高さが x の 1/2 乗に比例（放物線状）、の条件で平等強さの梁になる。
• 平等強さの梁は軽量化・材料低減に有効。一方、断面一定の梁より剛性が低下し変形が増加する。

より詳細な説明や演習問題をYouTube動画で紹介しています。ぜひご覧ください。
